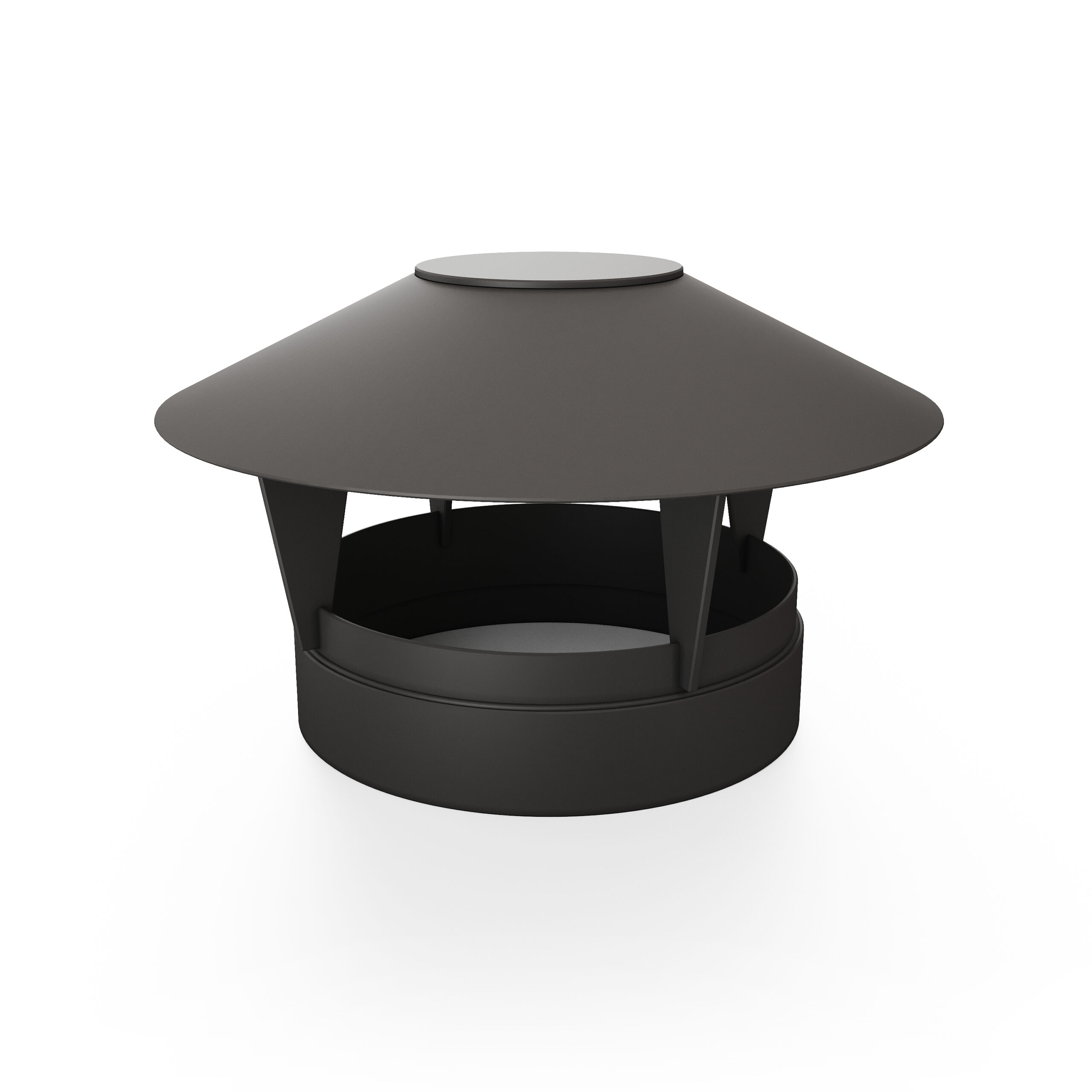

Зонты

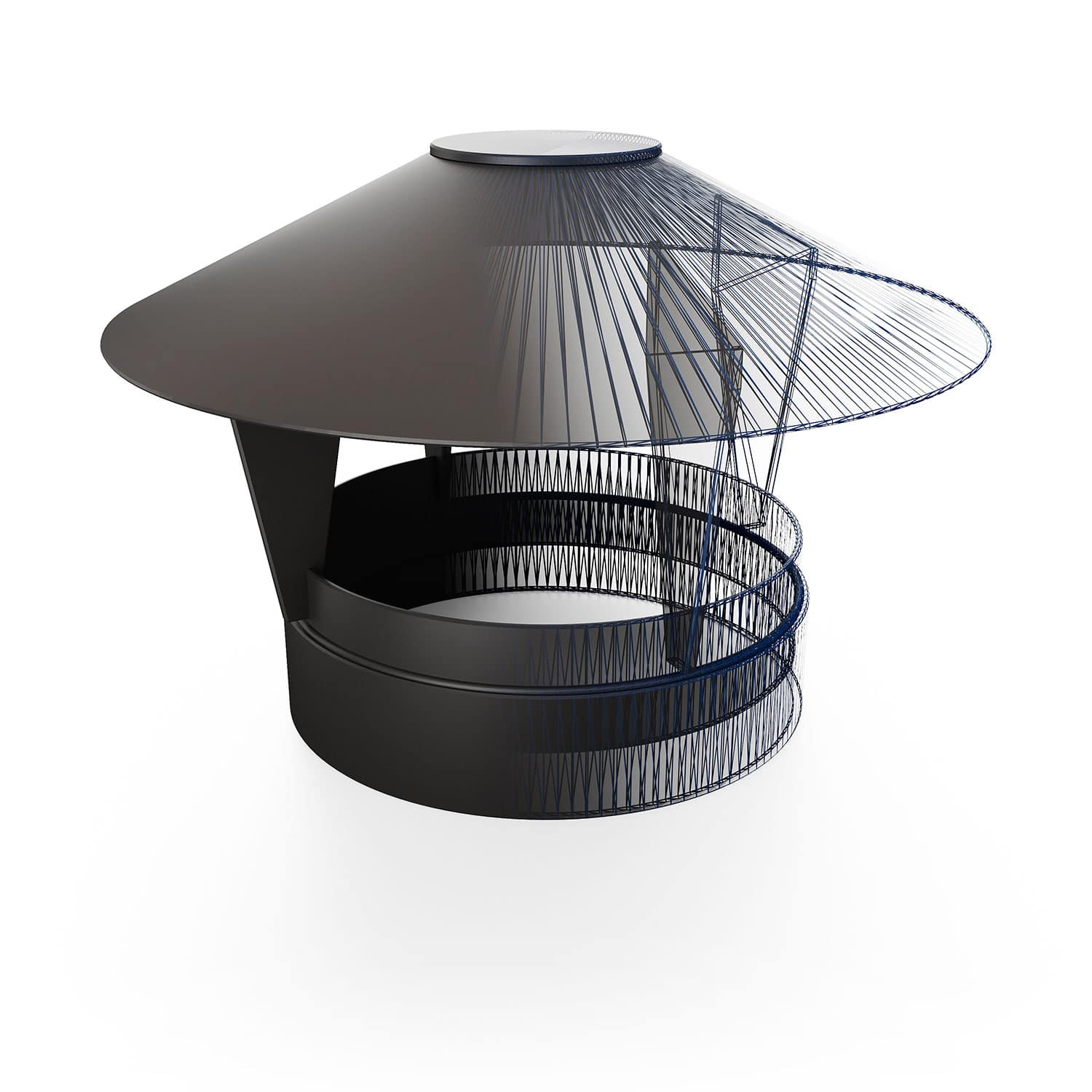

Зонт — элемент вытяжной системы вентиляции, размещаемый над воздуховодом (шахтой) выброса воздуха в атмосферу, и препятствующий попаданию атмосферных осадков в вентиляторы и в части систем, проложенных в объеме здания или помещения.
Во всем диапазоне размеров зонт изготавливается только из полиэтилена низкого давления высокой плотности в связи с особенностями размещения.
Типы соединения зонта с воздуховодами имеют те же особенности, что и в случае соединения воздуховодов между собой.
Структура обозначения и варианты исполнения зонта при заказе и в документации:

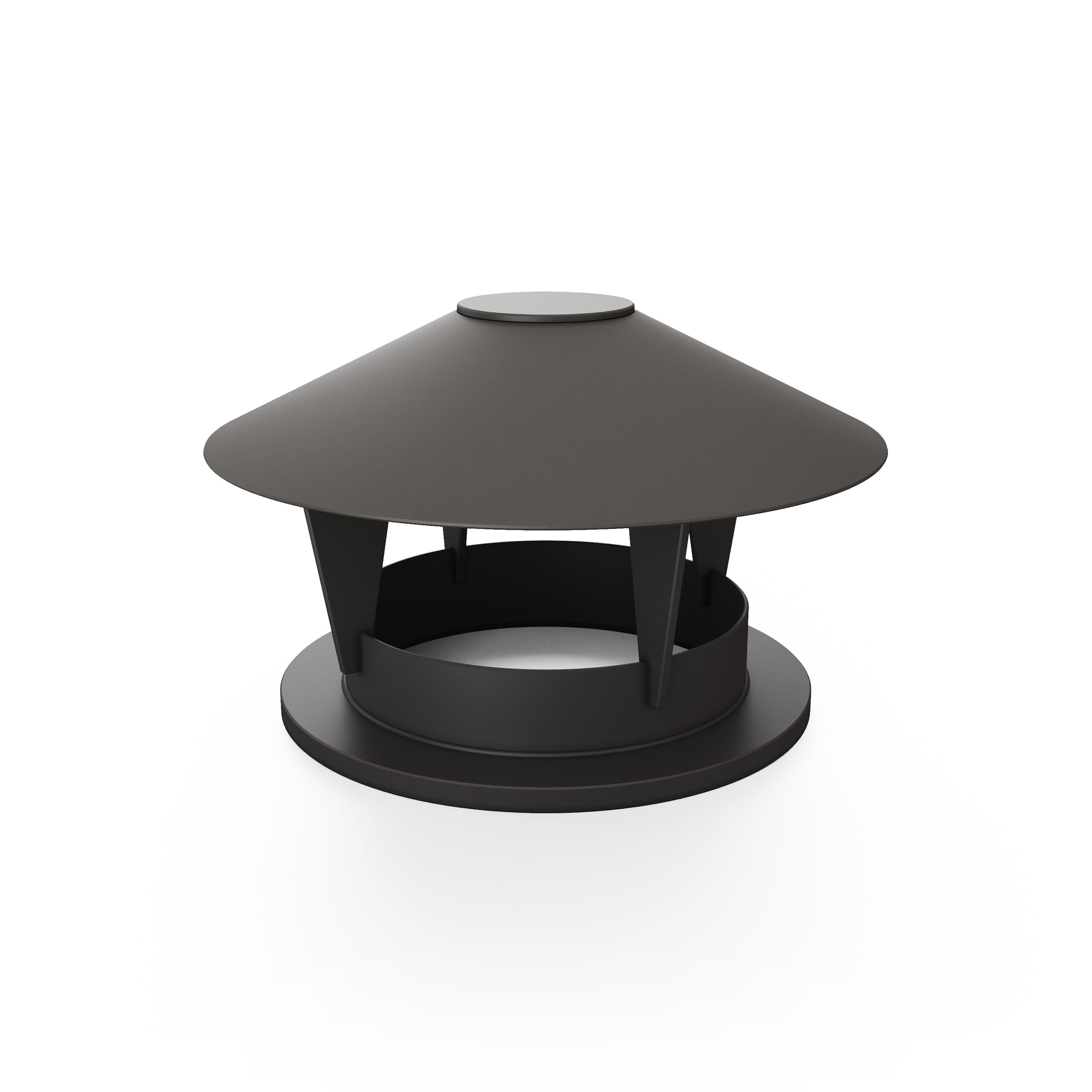

| СТ.ВТ. | НЗ | . | ПЭ | . | 560 | — | М | ||
|---|---|---|---|---|---|---|---|---|---|
| Тип элемента: | |||||||||
| НЗ – зонт | |||||||||
| Материал исполнения: |
|||||||||
| ПЭ – полиэтилен низкого давления высокой плотности | |||||||||
| Типоразмер в зависимости от исполнения: | |||||||||
| 560 – диаметр D для круглого исполнения; 400х300 – размеры AхB для прямоугольного исполнения |
|||||||||
| Тип соединения: | |||||||||
| Ф – фланец; | |||||||||
| М – муфта; | |||||||||
| Отсутствие обозначения — без элементов соединения | |||||||||
Пример обозначения: СТ.ВТ.НЗ.ПЭ.560-М
СТ.ВТ.НЗ.ПЭ.400х300-Ф

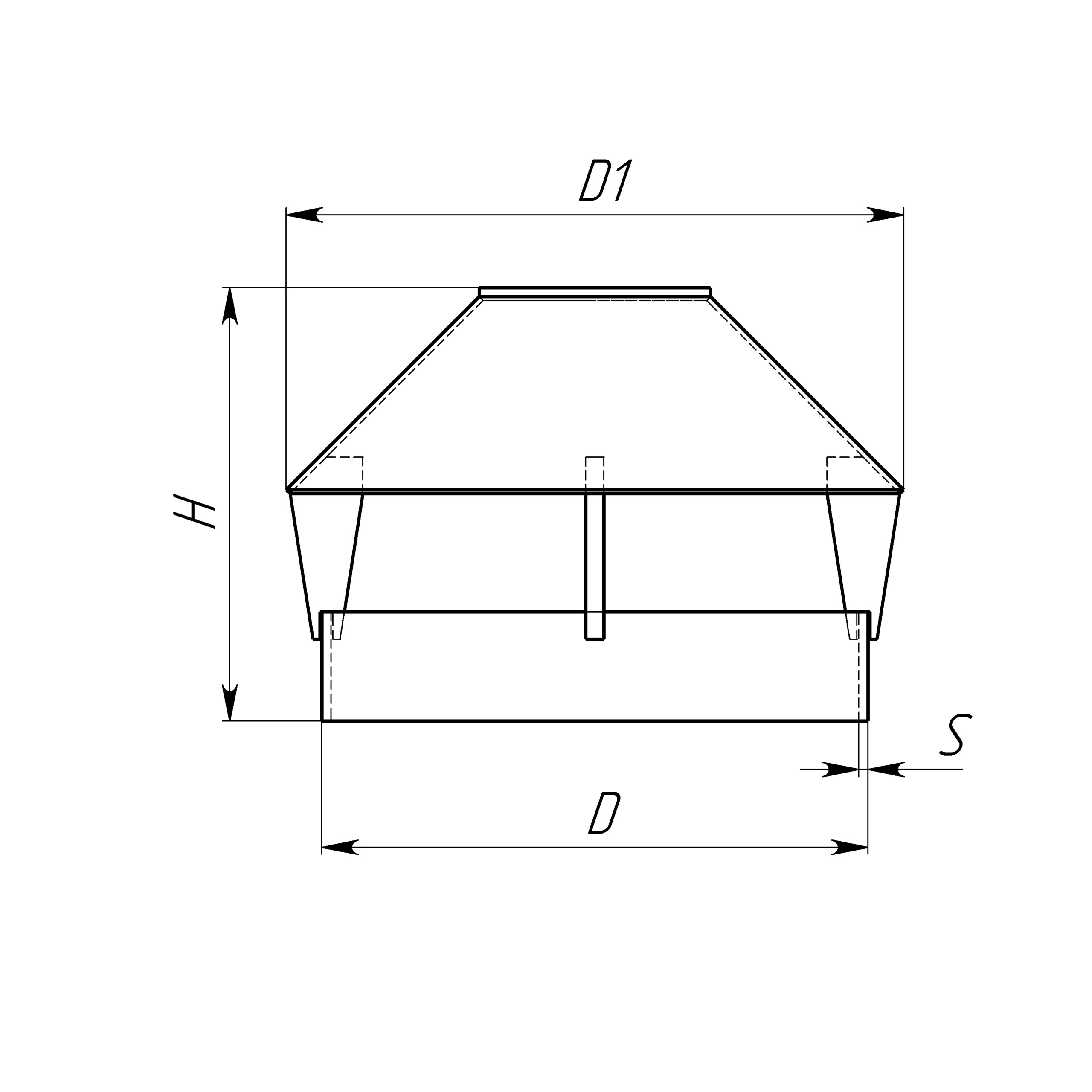

Зонты. Размеры и технические характеристики
| Диаметр | Толщина¹ | Диаметр колпака |
Высота |
|---|---|---|---|
| D, мм | S, мм | D1, мм | H, мм |
| 100 | 3 | 200 | 200 |
| 125 | 3 | 250 | 240 |
| 160 | 3 | 300 | 260 |
| 200 | 3 | 350 | 280 |
| 250 | 4 | 450 | 340 |
| 315 | 6 | 500 | 360 |
| 355 | 6 | 600 | 400 |
| 400 | 5 | 700 | 460 |
| 450 | 150 | 750 | 480 |
| Диаметр | Толщина¹ | Диаметр колпака |
Высота |
|---|---|---|---|
| D, мм | S, мм | D1, мм | H, мм |
| 500 | 5 | 800 | 500 |
| 560 | 5 | 900 | 560 |
| 630 | 5 | 1000 | 600 |
| 710 | 5 | 1150 | 680 |
| 800 | 5 | 1300 | 760 |
| 900 | 5 | 1500 | 860 |
| 1000 | 5 | 1700 | 960 |
| 1120 | 5 | 1850 | 1040 |
| 1250 | 5 | 2000 | 1100 |
¹Толщина стенки обозначена для материалов ПП и ПЭ. Параметры элементов из других материалов определяются на основании технического задания по запросу.

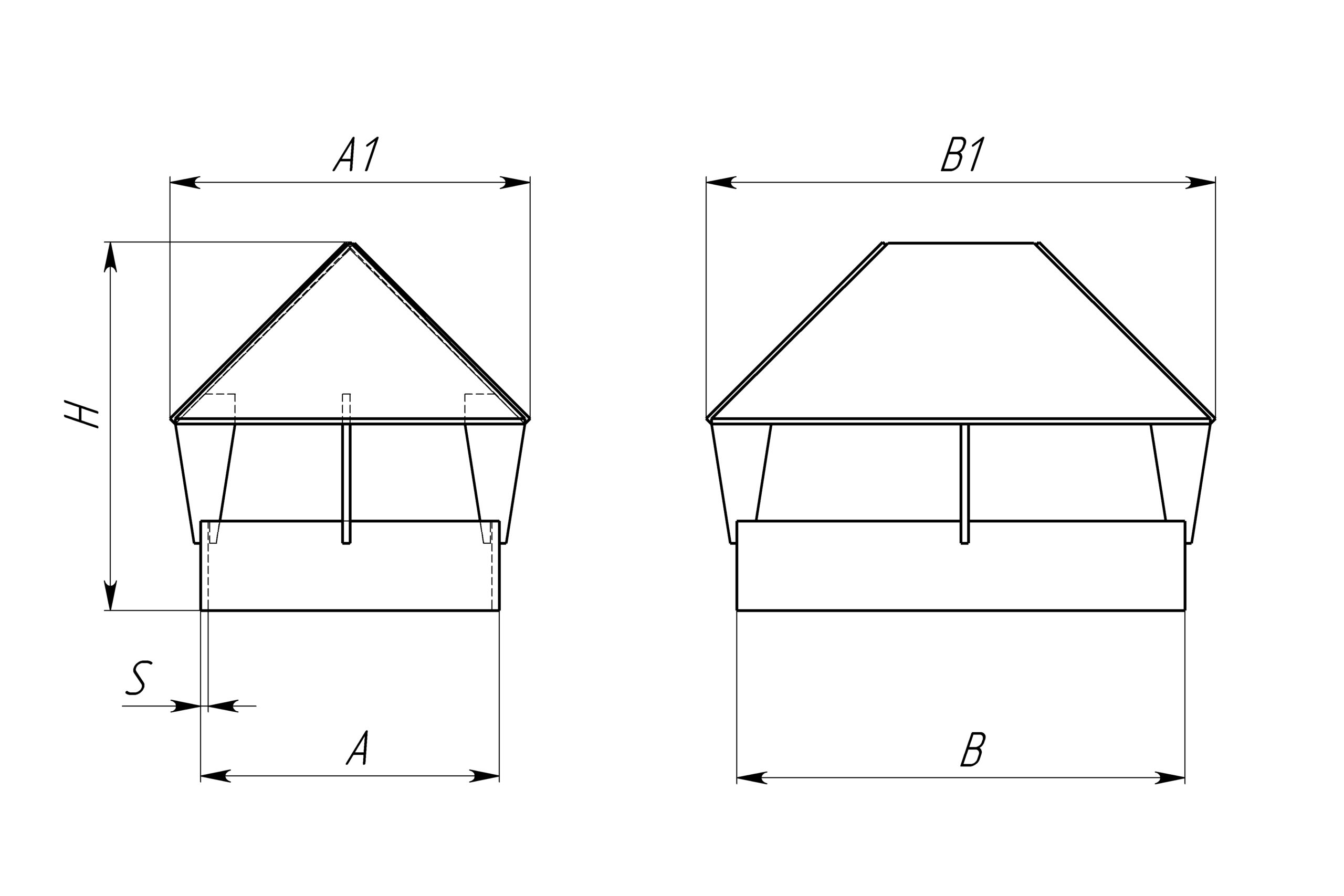

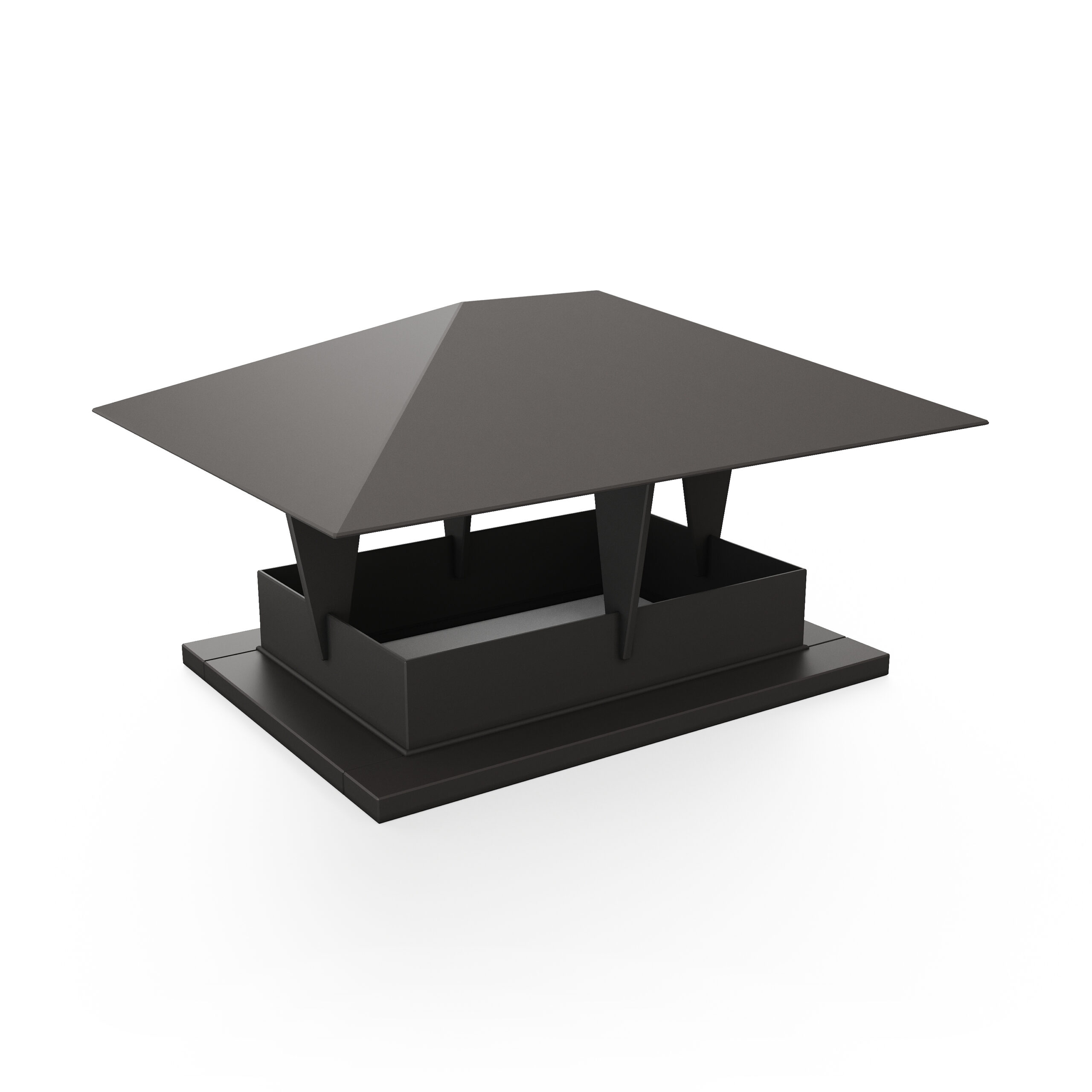

Зонты прямоугольного сечения изготавливаются с сечением от 100 до 300 мм с шагом 50 мм, и с сечением от 400 до 1500 мм с шагом 100 мм в различных комбинациях.
