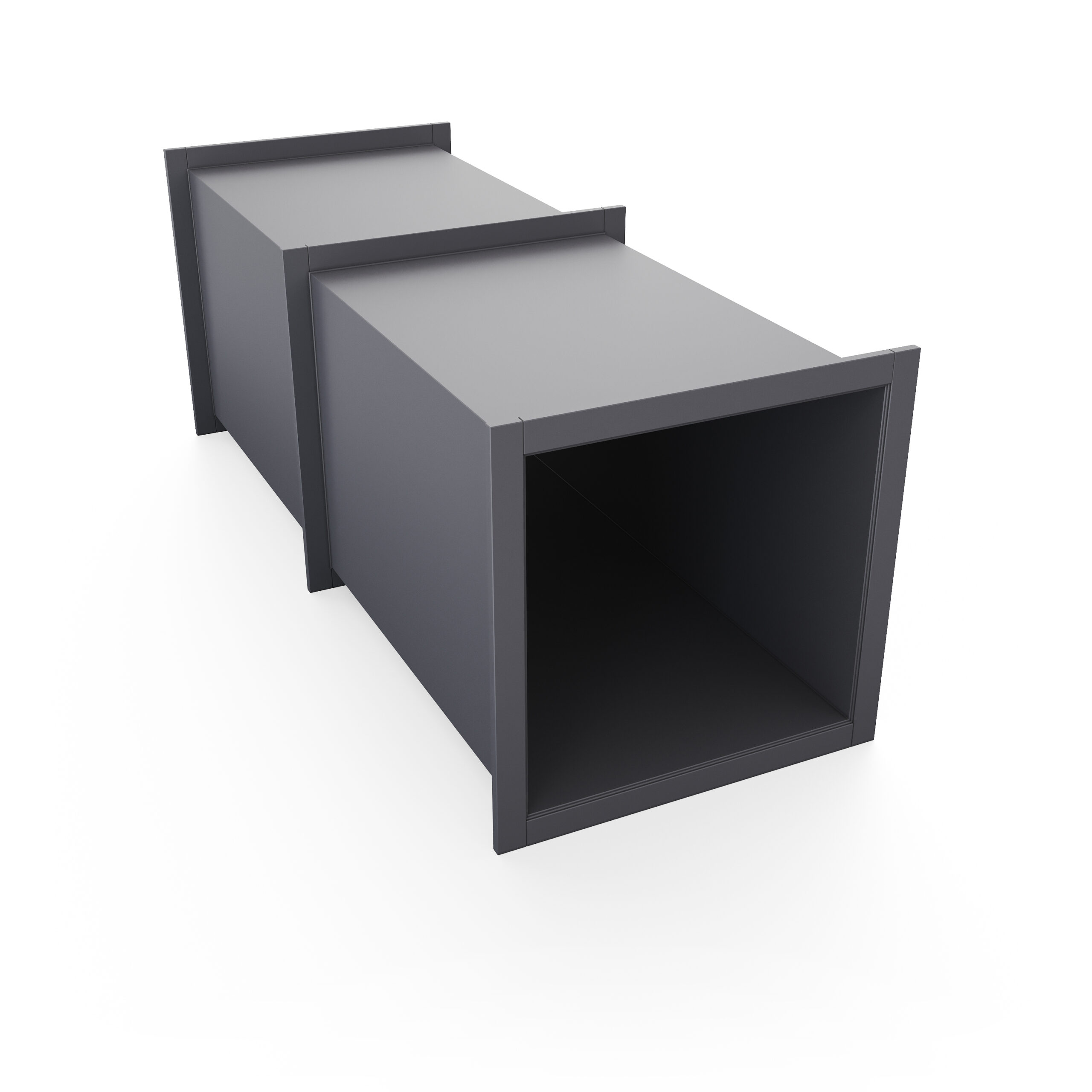

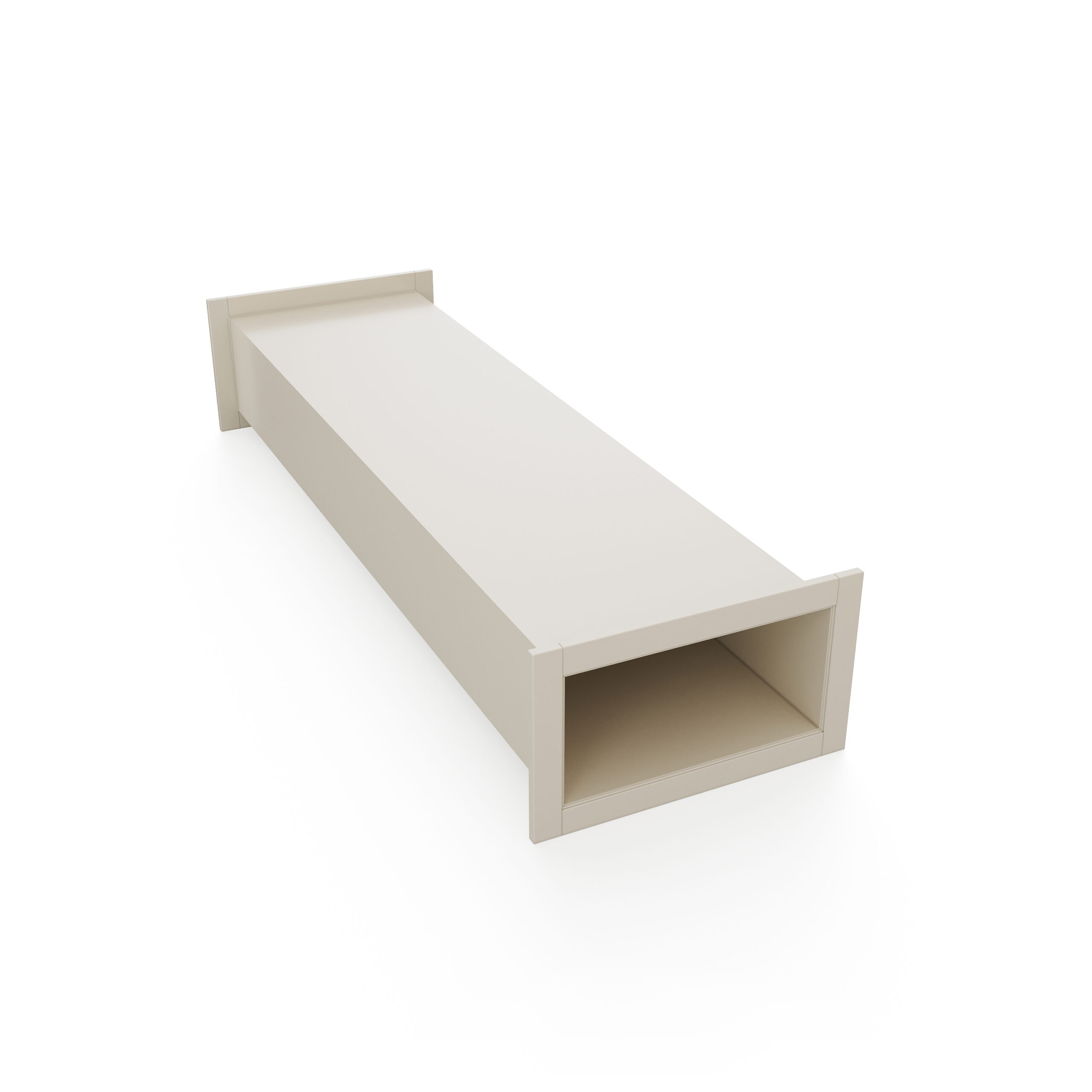

Воздуховоды прямоугольного сечения
Воздуховод – замкнутый по периметру канал, предназначенный для перемещения воздуха или газовоздушной смеси под действием разности давлений на концах канала.
Воздуховоды прямоугольного сечения подходят для помещений с ограниченным пространством для создания сети, однако при этом аэродинамически менее эффективные в сравнении с воздуховодами круглого сечения.
При создании сети вентиляции следует отдавать предпочтение воздуховодам круглого сечения, их применение значительно экономичнее.
Воздуховоды изготавливаются с сечением от 100 до 300 мм с шагом 50 мм, и с сечением от 400 до 1500 мм с шагом 100 мм в различных комбинациях. Соотношение сторон не превышает 1:4 учитывая требования п. 4.2.3 ГОСТ Р 70349-2022.
Соединения прямоугольных воздуховодов фланцевое.
В стандартном исполнении фланцевые соединения выполнены без отверстий под крепежные элементы – отверстия выполняются по запросу.
Структура обозначения и варианты исполнения воздуховодов прямоугольного сечения при заказе и в документации:
| СТ.ВТ. | ПП | . | 400×500х5 | . | 1500 | — | ФФ | ||
|---|---|---|---|---|---|---|---|---|---|
| Материал исполнения: | |||||||||
| ПП – полипропилен блок-сополимер; | |||||||||
| ПВХ – поливинилхлорид; | |||||||||
| ПЭ – полиэтилен низкого давления высокой плотности | |||||||||
| Размер и толщина стенки: | |||||||||

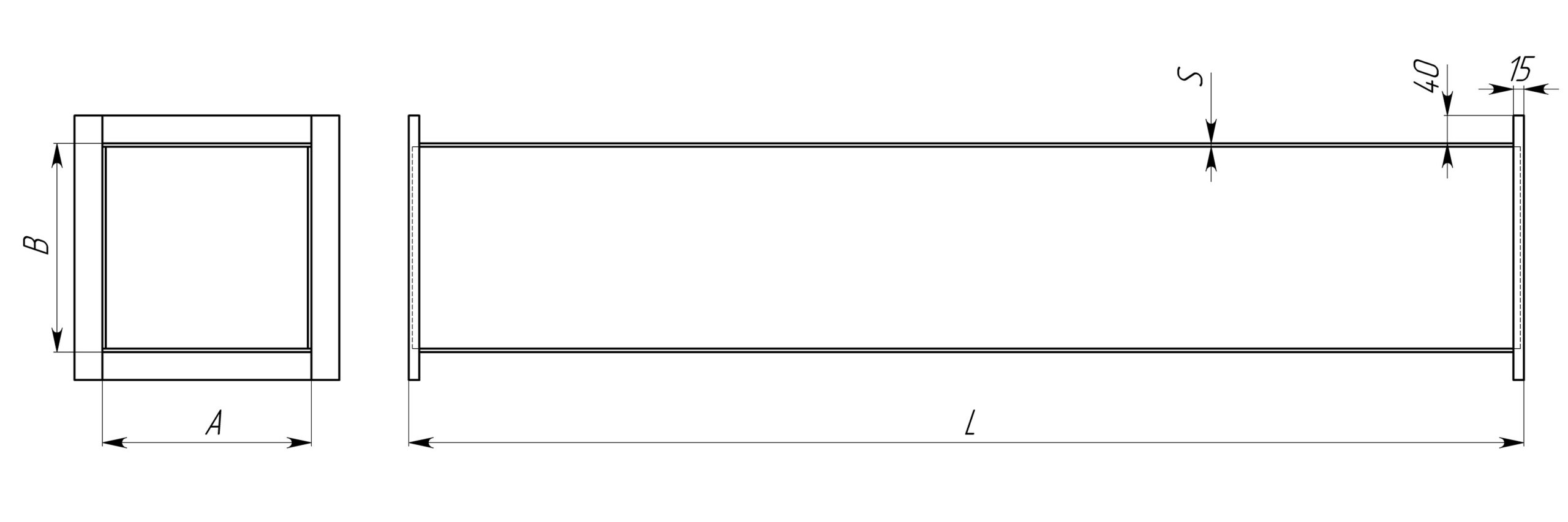

| 400х500х5 – размер AxB х толщина стенки S | |||||||||
| Длина: | |||||||||
| 1500 – длина L | |||||||||
| Тип соединения: | |||||||||
| ФФ – фланец с двух сторон; | |||||||||
| ФЗФ – заглушка съемная с одной стороны и фланец с другой стороны; |
Пример обозначения: СТ.ВТ.ПП.400х500×5-1500-ФФ
Воздуховоды прямоугольного сечения. Размеры и технические характеристики
| Размер1 | Толщина | Максимальная длина |
Масса при L |
|---|---|---|---|
| AxB, мм | S, мм | L, мм | ПП, кг |
| 100×100 | 5 | 1500 | 3,2 |
| 100×150 | 5 | 1500 | 4 |
| 100×200 | 5 | 1500 | 4,8 |
| 100×250 | 5 | 1500 | 5,6 |
| 100×300 | 5 | 1500 | 6,4 |
| 100×400 | 5 | 1500 | 8 |
| 150×150 | 5 | 1500 | 4,8 |
| 150×200 | 5 | 1500 | 5,6 |
| 150×250 | 5 | 1500 | 6,4 |
| 150×300 | 5 | 1500 | 7,2 |
| 150×400 | 5 | 1500 | 8,8 |
| 150×500 | 5 | 1500 | 10,4 |
| 150×600 | 5 | 1500 | 12 |
| 200×200 | 5 | 1500 | 6,4 |
| 200×250 | 5 | 1500 | 7,2 |
| 200×300 | 5 | 1500 | 8 |
| 200×400 | 5 | 1500 | 9,6 |
| 200×500 | 5 | 1500 | 11,2 |
| 200×600 | 5 | 1500 | 13,7 |
| 200×700 | 5 | 1500 | 15,4 |
| 200×800 | 5 | 1500 | 17,1 |
| Размер1 | Толщина | Максимальная длина |
Масса при L |
|---|---|---|---|
| AxB, мм | S, мм | L, мм | ПП, кг |
| 300×300 | 5 | 1500 | 9,6 |
| 300×400 | 5 | 1500 | 11,2 |
| 300×500 | 5 | 1500 | 12,7 |
| 300×600 | 5 | 1500 | 15,4 |
| 300×700 | 5 | 1500 | 17,1 |
| 300×800 | 5 | 1500 | 18,8 |
| 300×900 | 5 | 1500 | 21,9 |
| 300×1000 | 5 | 1500 | 23,7 |
| 300×1200 | 5 | 1500 | 27,3 |
| 400×400 | 5 | 1500 | 12,7 |
| 400×500 | 5 | 1500 | 14,3 |
| 400×600 | 5 | 1500 | 17,1 |
| 400×700 | 5 | 1500 | 18,8 |
| 400×800 | 5 | 1500 | 20,5 |
| 400×900 | 5 | 1500 | 23,7 |
| 400×1000 | 5 | 1500 | 25,5 |
| 400×1200 | 5 | 1500 | 29,1 |
| 400×1400 | 5 | 1500 | 32,7 |
| 400×1500 | 5 | 1500 | 34,5 |
| 500×500 | 5 | 1500 | 15,9 |
| 500×600 | 5 | 1500 | 18,8 |

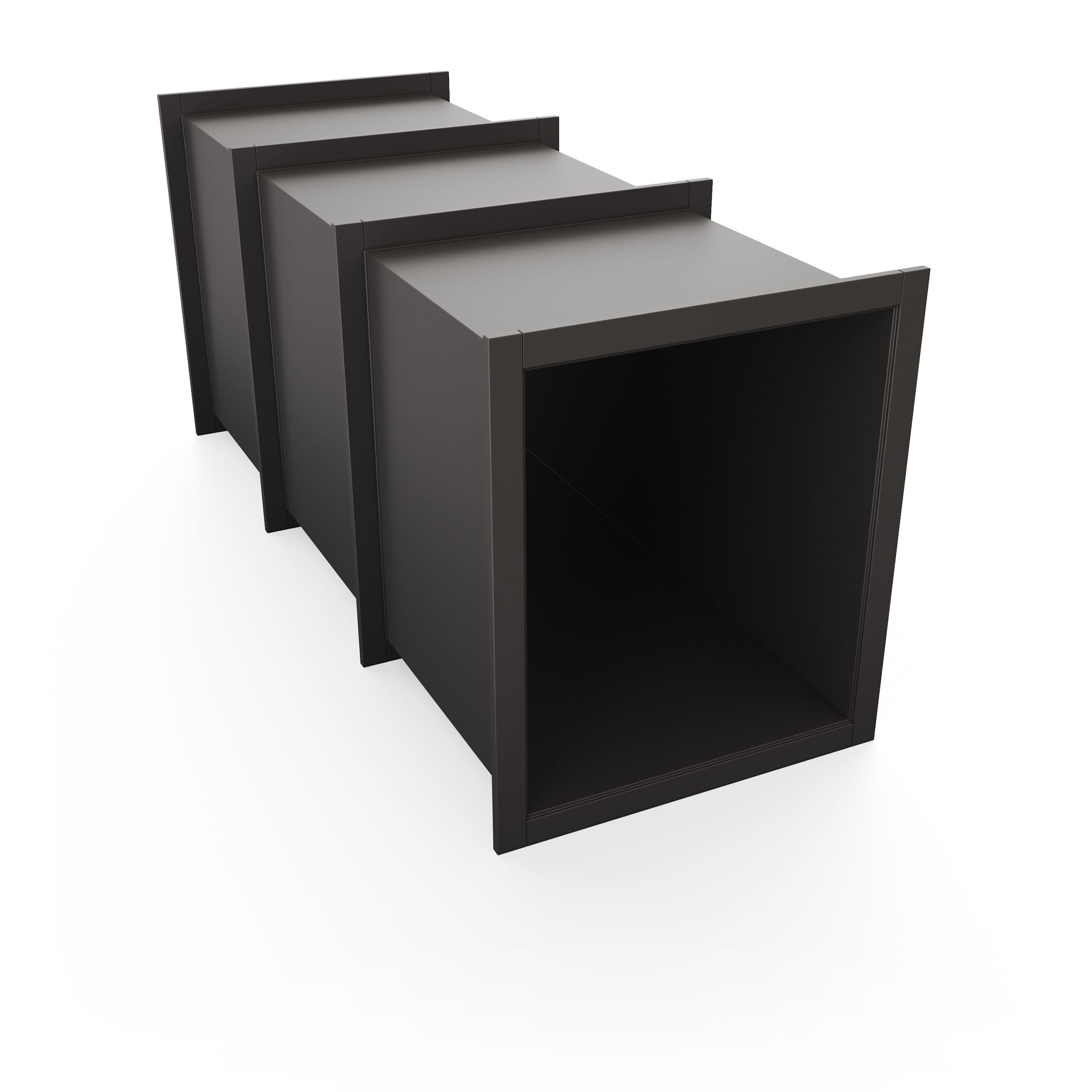

¹Для обеспечения прочности и устойчивости при расчетном давлении воздуховоды прямоугольного сечения начиная от размера одной из сторон 600 мм снабжаются элементами жесткости.
Воздуховоды прямоугольного сечения. Размеры и технические характеристики
| Размер1 | Толщина | Максимальная длина |
Масса при L |
|---|---|---|---|
| AxB, мм | S, мм | L, мм | ПП, кг |
| 500×700 | 5 | 1500 | 20,5 |
| 500×800 | 5 | 1500 | 22,2 |
| 500×900 | 5 | 1500 | 25,5 |
| 500×1000 | 5 | 1500 | 27,3 |
| 500×1200 | 5 | 1500 | 30,9 |
| 500×1400 | 5 | 1500 | 34,5 |
| 500×1500 | 5 | 1500 | 36,3 |
| 600×600 | 5 | 1500 | 20,4 |
| 600×700 | 5 | 1500 | 22,1 |
| 600×800 | 5 | 1500 | 23,9 |
| 600×900 | 5 | 1500 | 27,3 |
| 600×1000 | 5 | 1500 | 29,1 |
| 600×1200 | 5 | 1500 | 32,7 |
| 600×1400 | 5 | 1500 | 36,3 |
| 600×1500 | 5 | 1500 | 38,1 |
| 700×700 | 5 | 1500 | 23,9 |
| 700×800 | 5 | 1500 | 25,6 |
| 700×900 | 5 | 1500 | 29,1 |
| 700×1000 | 5 | 1500 | 30,9 |
| 700×1200 | 5 | 1500 | 34,5 |
| 700×1400 | 5 | 1500 | 38,1 |
| Размер1 | Толщина | Максимальная длина |
Масса при L |
|---|---|---|---|
| AxB, мм | S, мм | L, мм | ПП, кг |
| 700×1500 | 5 | 1500 | 39,9 |
| 800×800 | 5 | 1500 | 27,2 |
| 800×900 | 5 | 1500 | 30,9 |
| 800×1000 | 5 | 1500 | 32,7 |
| 800×1200 | 5 | 1500 | 36,3 |
| 800×1400 | 5 | 1500 | 39,9 |
| 800×1500 | 5 | 1500 | 41,7 |
| 900×900 | 5 | 1500 | 32,7 |
| 900×1000 | 5 | 1500 | 34,5 |
| 900×1200 | 5 | 1500 | 38,1 |
| 900×1400 | 5 | 1500 | 41,7 |
| 900×1500 | 5 | 1500 | 43,5 |
| 1000×1000 | 5 | 1500 | 36,3 |
| 1000×1200 | 5 | 1500 | 39,9 |
| 1000×1400 | 5 | 1500 | 43,5 |
| 1000×1500 | 5 | 1500 | 45,3 |
| 1200×1200 | 5 | 1500 | 43,5 |
| 1200×1400 | 5 | 1500 | 47,1 |
| 1200×1500 | 5 | 1500 | 48,9 |
| 1400×1400 | 5 | 1500 | 50,7 |
| 1400×1500 | 5 | 1500 | 52,5 |
¹Для обеспечения прочности и устойчивости при расчетном давлении воздуховоды прямоугольного сечения начиная от размера одной из сторон 600 мм снабжаются элементами жесткости.
