тройники прямоугольного сечения
Тройник — фасонная часть воздуховода, обеспечивающая слияние или разделение воздушного потока.

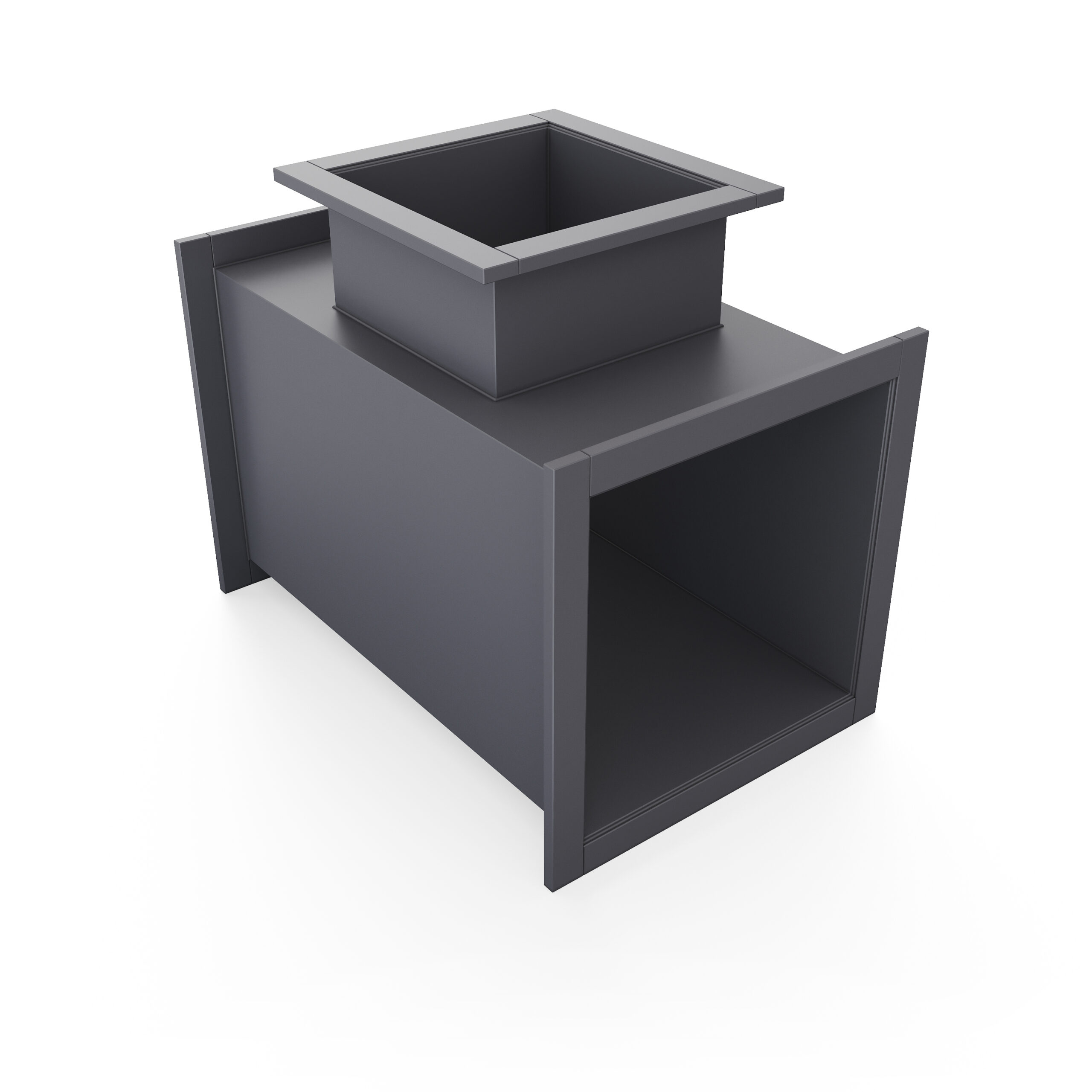

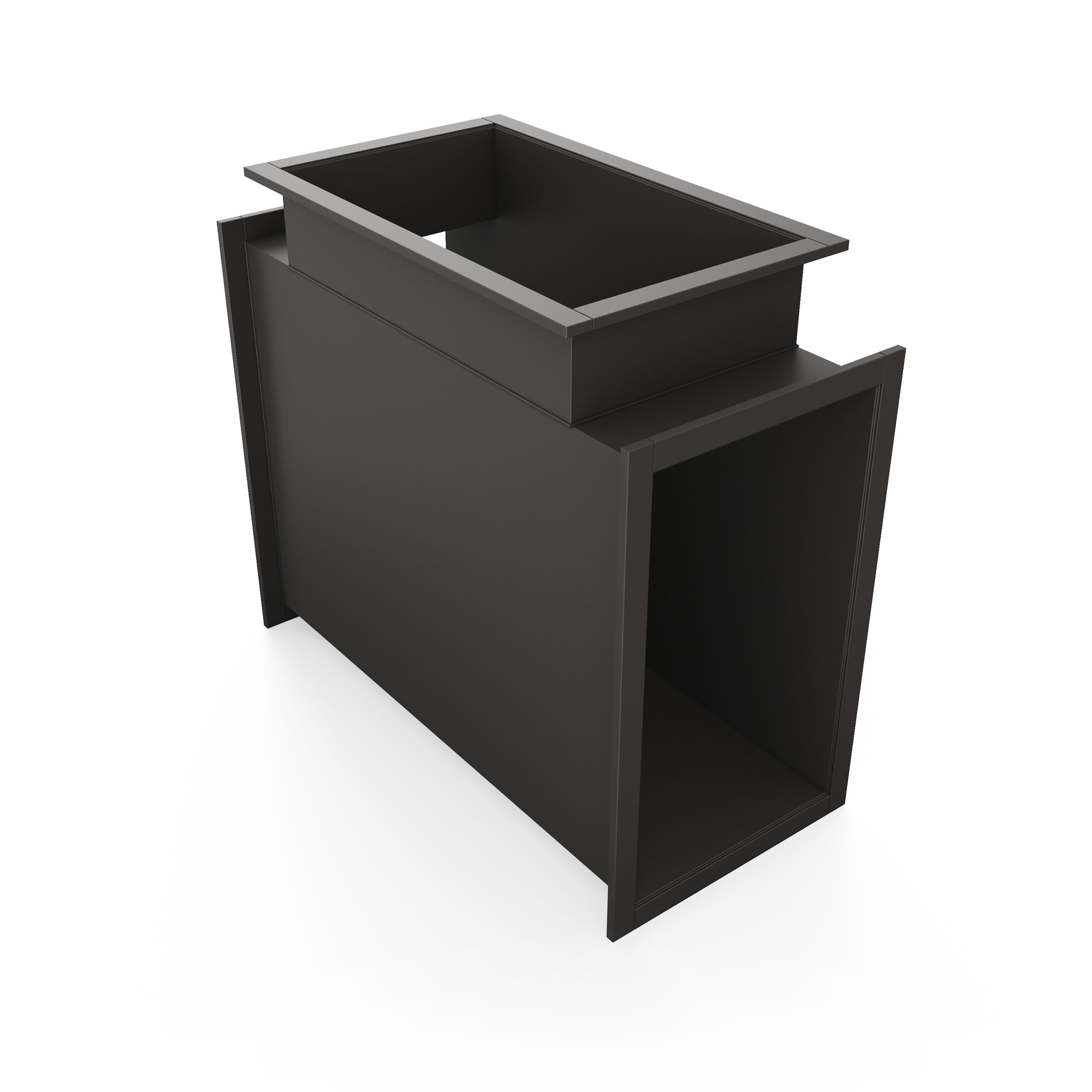

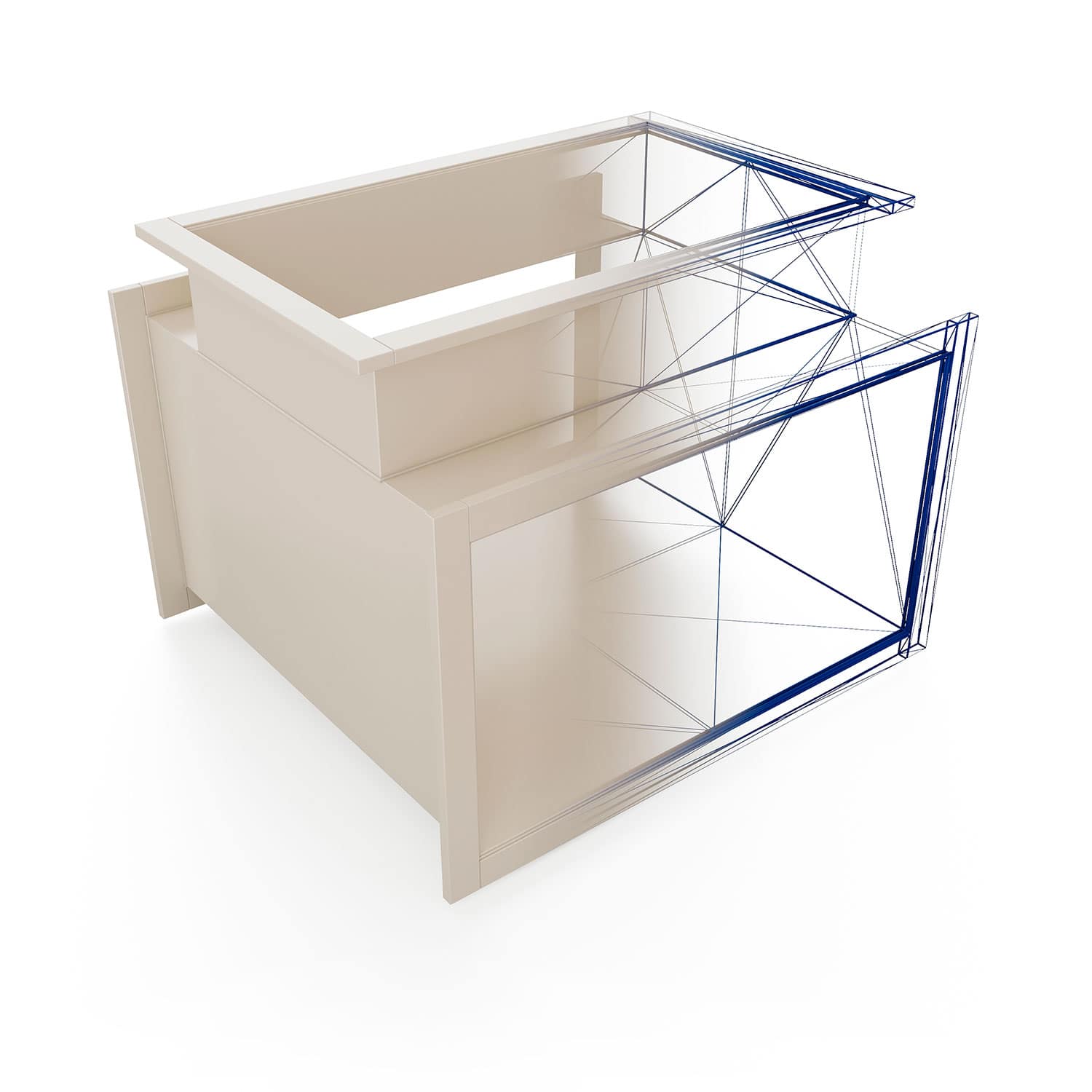

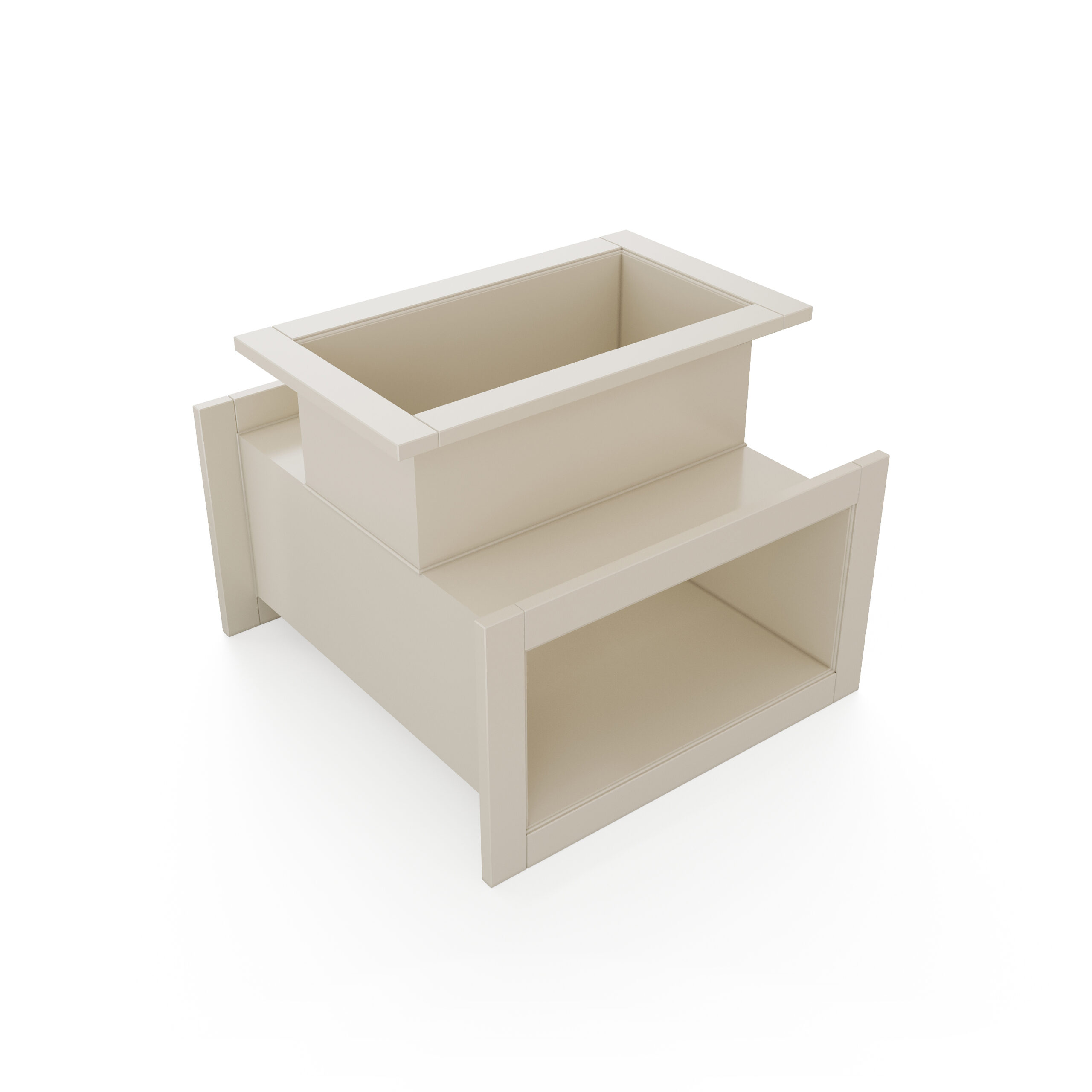

Тройник прямоугольного сечения представляет собой прямой участок воздуховода с перпендикулярной врезкой — врезка под углом выполняется по запросу.
Тройник прямоугольного сечения может быть с круглой или прямоугольной врезкой.
Соединения тройников с воздуховодами имеют те же особенности, что и в случае соединения воздуховодов между собой.
Тройники с врезкой диаметром меньшим чем воздуховод имеют неизменный габаритный размер в сравнении с равнопроходным исполнением.
Структура обозначения и варианты исполнения тройников при заказе и в документации:
| СТ.ВТ. | ТР | . | ПП | . | 500х400-300х300-500х400 | — | ФФФ | ||
|---|---|---|---|---|---|---|---|---|---|
| Тип элемента: | |||||||||
| ТР – тройник | |||||||||
| Материал исполнения: |
|||||||||
| ПП – полипропилен блок-сополимер; | |||||||||
| ПВХ – поливинилхлорид; | |||||||||
| ПЭ – полиэтилен низкого давления высокой плотности | |||||||||
| Типоразмер в зависимости от исполнения: | |||||||||
| 500х400-300х300-500х400 – размеры AxB-A1xB1-AxB для редукционного исполнения; 500х400/315/500х400 – размеры AxB/D/AxB для переходного исполнения |
|||||||||
| Тип соединения: | |||||||||
| ФФФ – фланец с трех сторон; | |||||||||
| ФМФ – фланец с двух сторон и муфта со стороны врезки круглого сечения; | |||||||||
Примеры обозначения: СТ.ВТ.ТР.ПП.500х400-300х300-500х400-ФФФ
СТ.ВТ.ТР.ПЭ.500х400/315/500х400-ФМФ

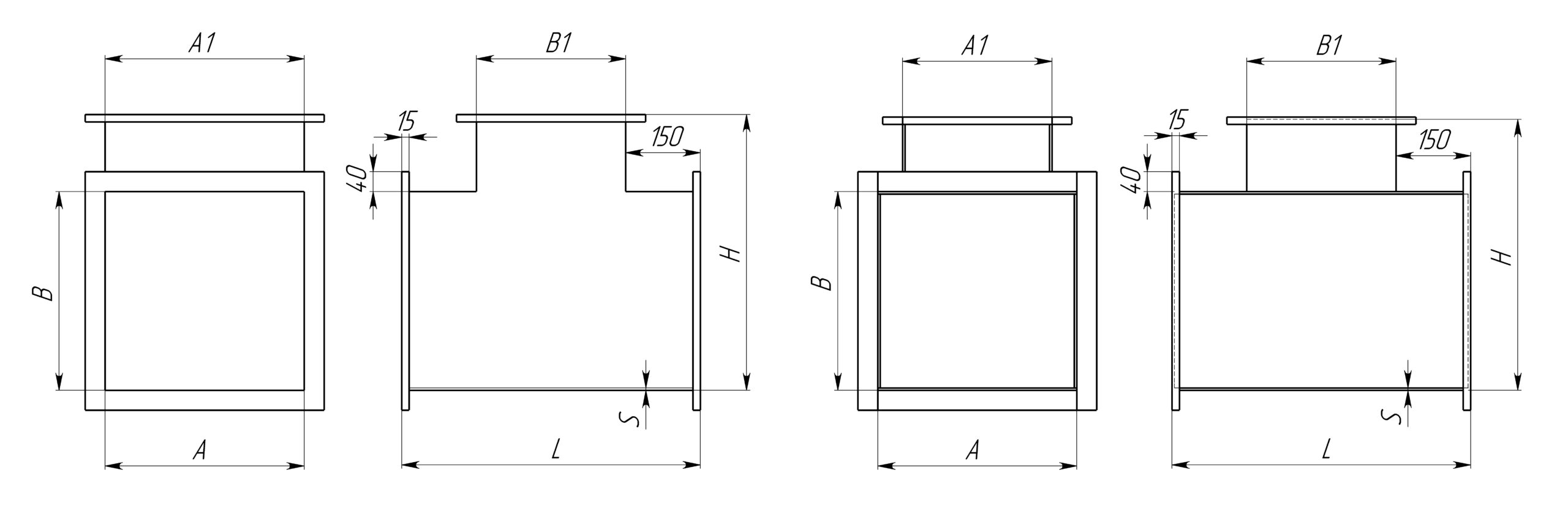

Тройники прямоугольного сечения. Размеры и технические характеристики
Тройники изготавливаются с сечением от 100 до 300 мм с шагом 50 мм, и с сечением от 400 до 1500 мм с шагом 100 мм в различных комбинациях. Врезка под углом и другие нестандартизированные решения выполняются по запросу.
