Решетки круглого сечения

Решетка — деталь, предназначенная для подачи и удаления воздуха системами вентиляции.

Решетки изготавливаются двух видов: линейные, с одним рядом неподвижных жалюзи, расположенных под различными углами к горизонтальной плоскости, и перфорированные с панелью из листового материала.

Перфорированные решетки имеют большую площадь живого сечения и более низкую стоимость в сравнении с линейными.

При диаметре D ≥ 500 мм для обеспечения прочности конструкции в решетках устанавливаются элементы жесткости.

Во всем диапазоне размеров решетки изготавливаются с рамкой, обеспечивающей соединение с ответным фланцем воздуховода.

Структура обозначения и варианты исполнения решеток круглого сечения при заказе и в документации:

  СТ.ВТ.   РП . ПП . 560 — 0 — Ф
Тип элемента:

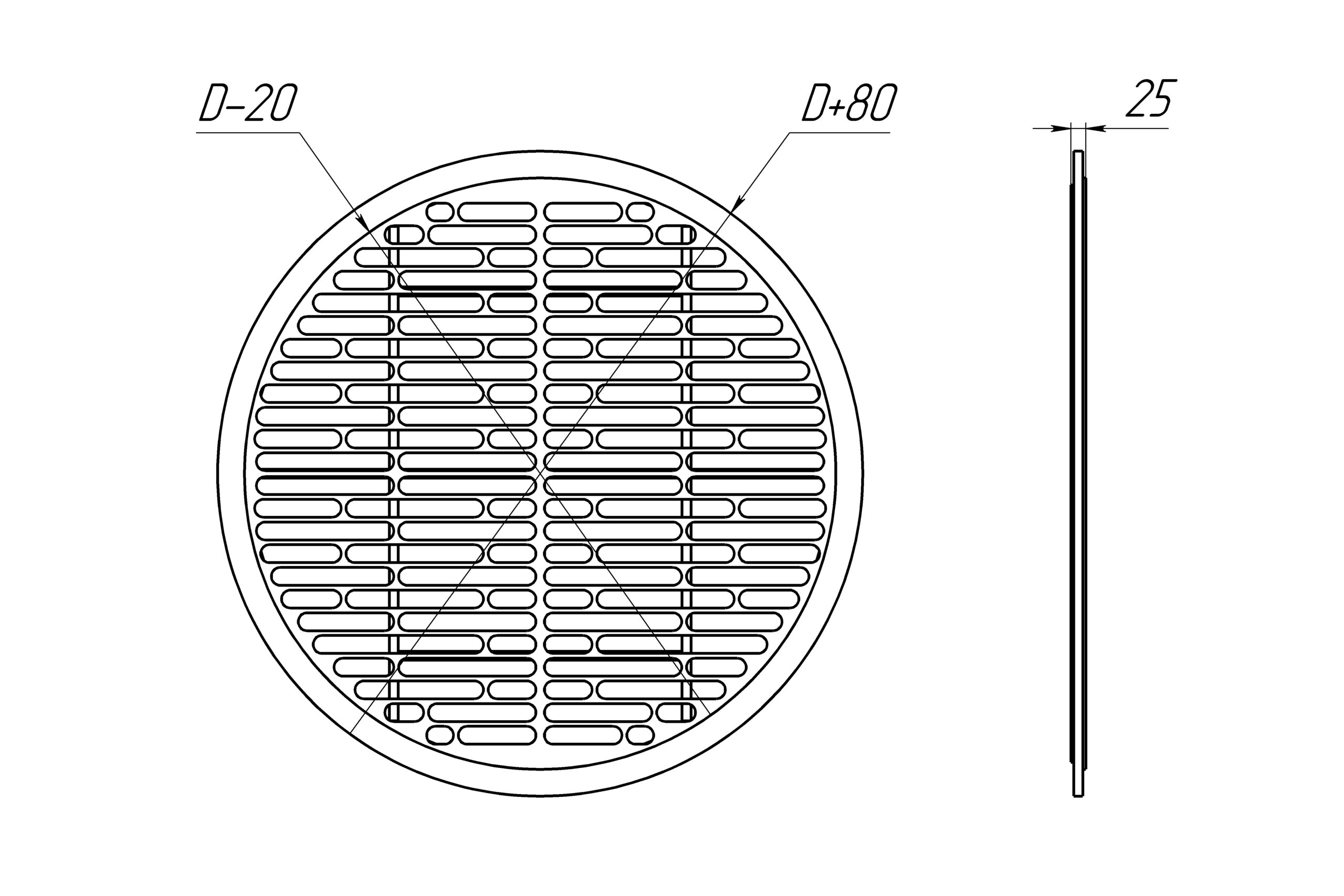

РП – решетка перфорированная нерегулируемая;

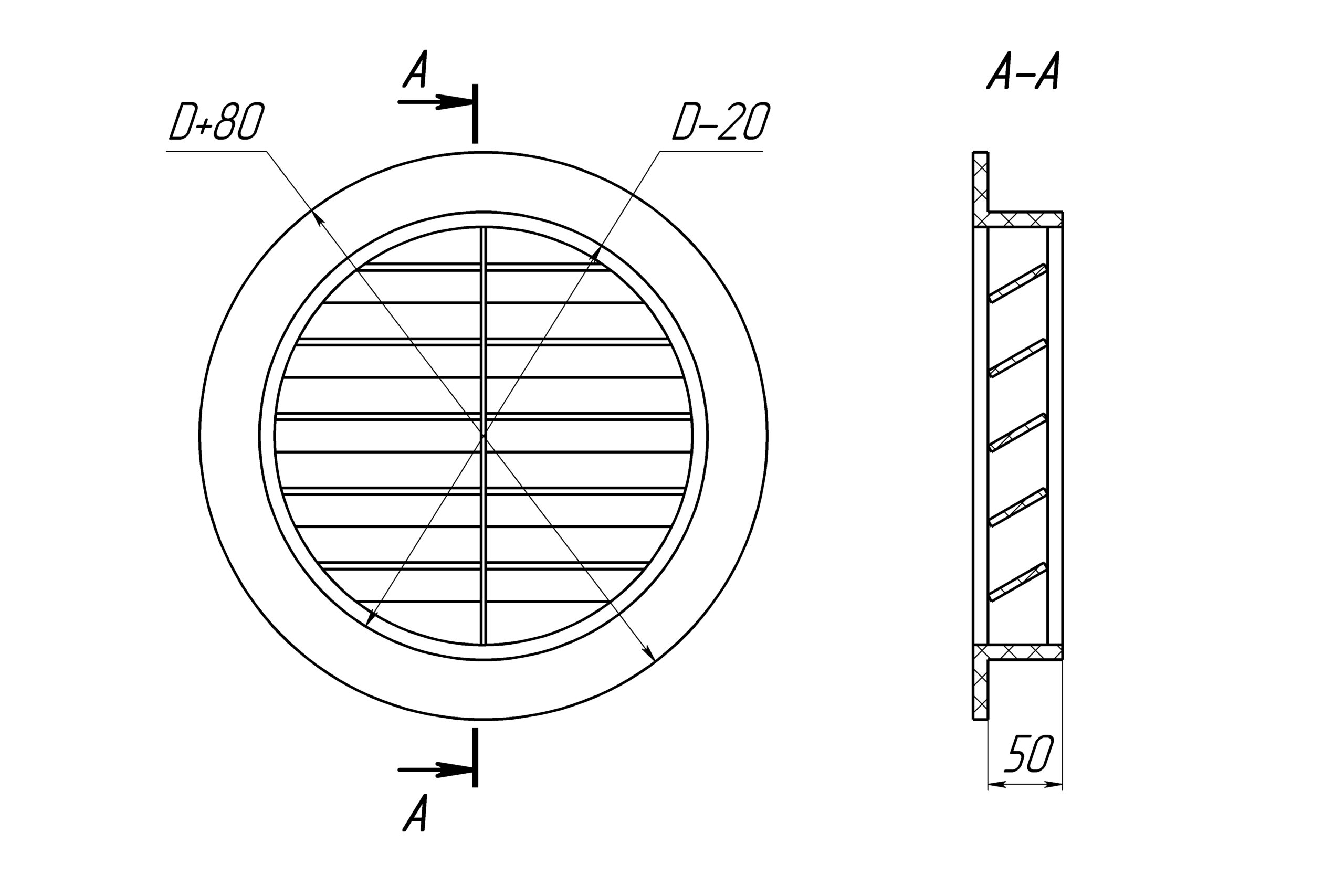

РГ – решетка линейная (горизонтальная) нерегулируемая
Материал исполнения:

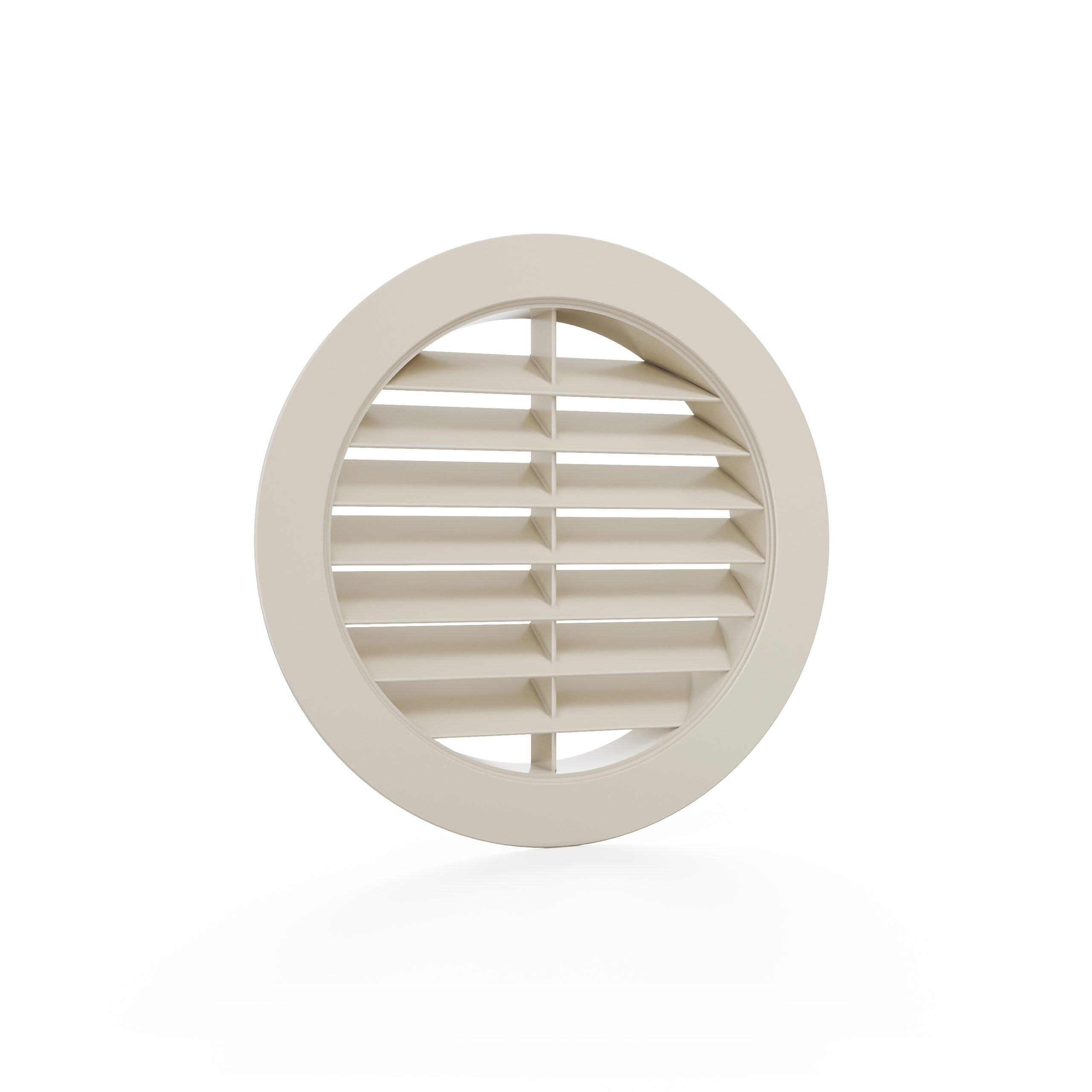

ПП – полипропилен блок-сополимер;

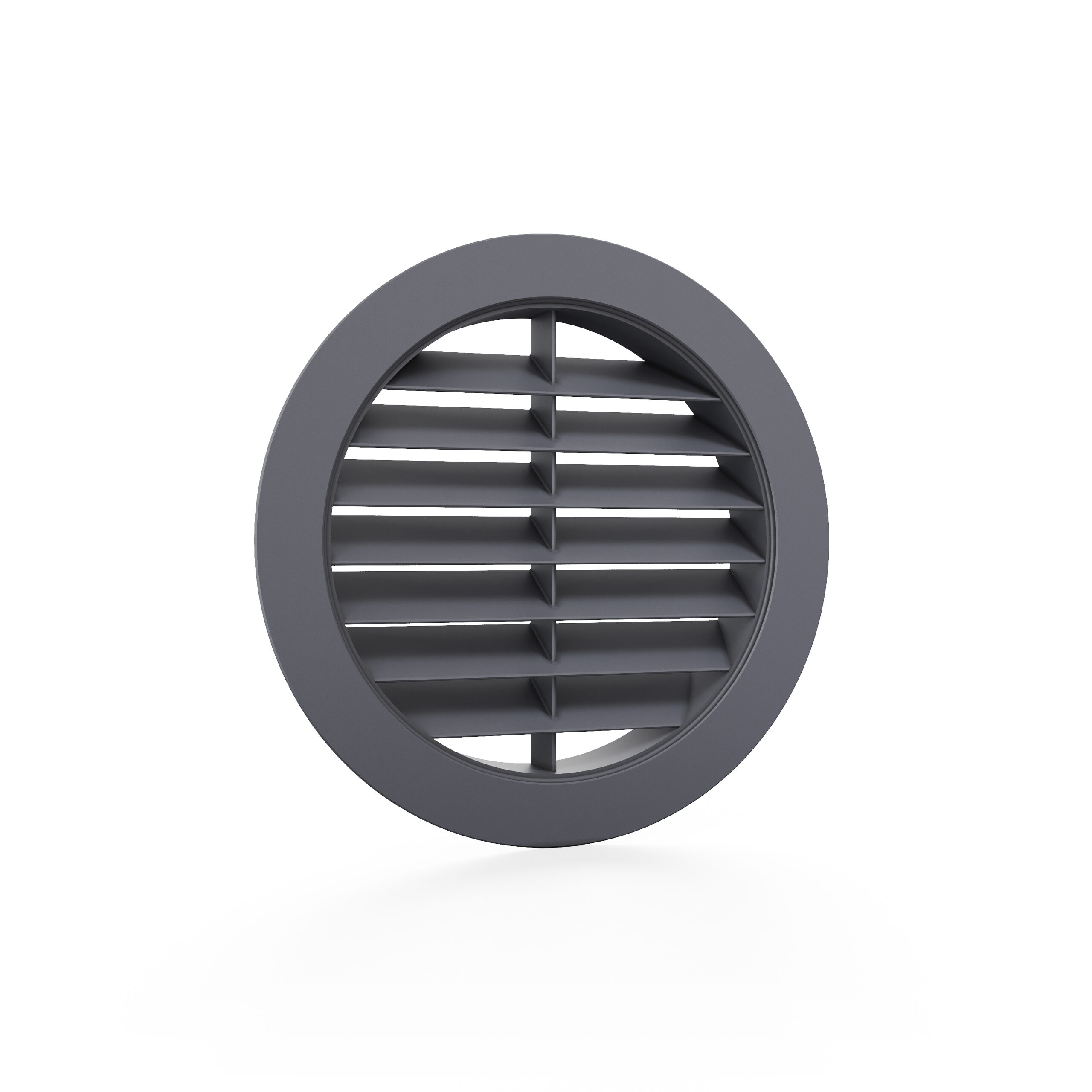

ПВХ – поливинилхлорид;

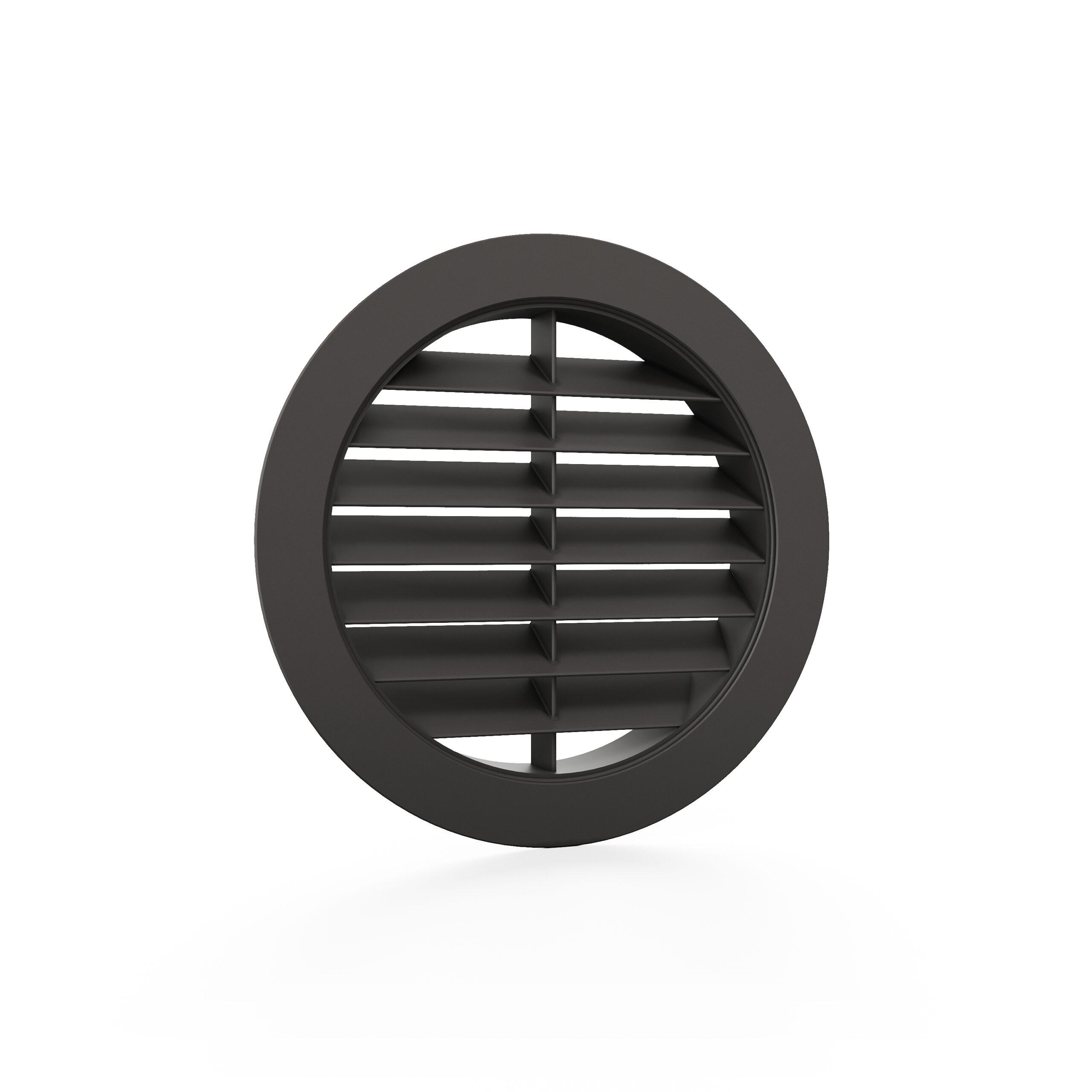

ПЭ – полиэтилен низкого давления высокой плотности
Типоразмер в зависимости от исполнения:
560 – диаметр D воздуховода (врезки), в который осуществляется установка
Угол:
0 – угол наклона жалюзи к горизонтальной плоскости;
30 – угол наклона жалюзи к горизонтальной плоскости (только для решеток типа РГ):
Тип соединения:
Ф – для соединения с воздуховодом (врезкой), имеющим фланцевое окончание




Пример обозначения: СТ.ВТ.РП.ПП.560-0-Ф

Решетки круглого сечения. Размеры и технические характеристики

Диаметр РГ Угол¹ Площадь жив.сеч.
D, мм α, ° Fж.с., м²
100 0 0,004
125 0 0,007
160 0 0,013
200 0 0,022
250 0 0,035
315 0 0,058
355 0 0,075
400 0 0,096
450 0 0,123
500 0 0,154
560 0 0,195
630 0 0,248
710 0 0,318
800 0 0,406
900 0 0,517
1000 0 0,641
1120 0 0,808
1200 0 0,930



Диаметр РГ Угол¹ Площадь жив.сеч.
D, мм α, ° Fж.с., м²
100 30 0,004
125 30 0,006
160 30 0,011
200 30 0,018
250 30 0,029
315 30 0,048
355 30 0,062
400 30 0,079
450 30 0,102
500 30 0,127
560 30 0,160
630 30 0,205
710 30 0,262
800 30 0,334
900 30 0,426
1000 30 0,528
1120 30 0,665
1200 30 0,766



Диаметр РГ Коэф. ж.с. Площадь жив.сеч.
D, мм Кж.с. Fж.с., м²
100 0,8 0,004
125 0,8 0,007
160 0,8 0,012
200 0,8 0,020
250 0,8 0,033
315 0,8 0,055
355 0,8 0,071
400 0,8 0,091
450 0,8 0,116
500 0,8 0,145
560 0,8 0,183
630 0,8 0,234
710 0,8 0,299
800 0,8 0,382
900 0,8 0,487
1000 0,8 0,603
1120 0,8 0,760
1200 0,8 0,875



¹ По запросу возможно изготовление решеток с другим углом наклона жалюзи к горизонтальной плоскости.
