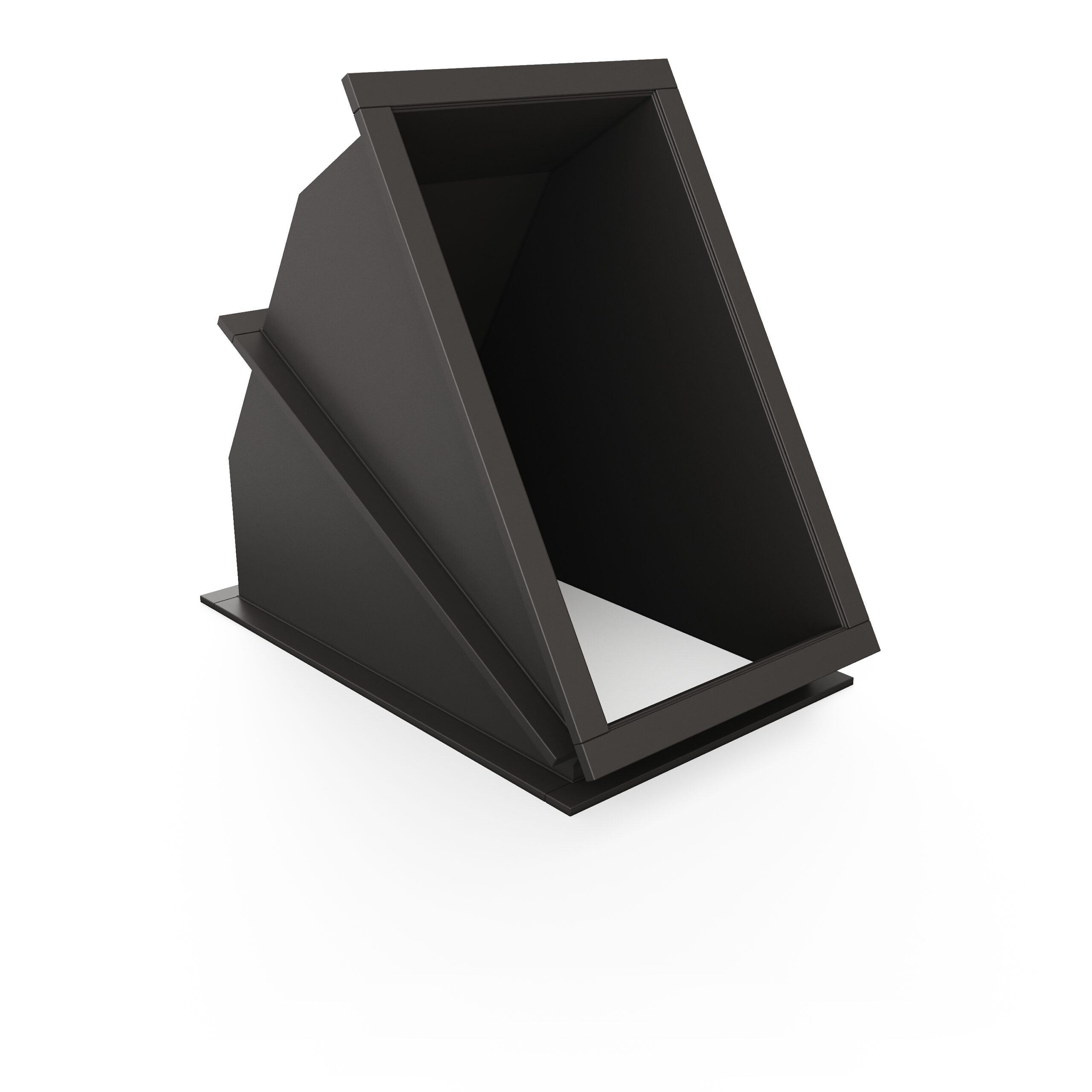

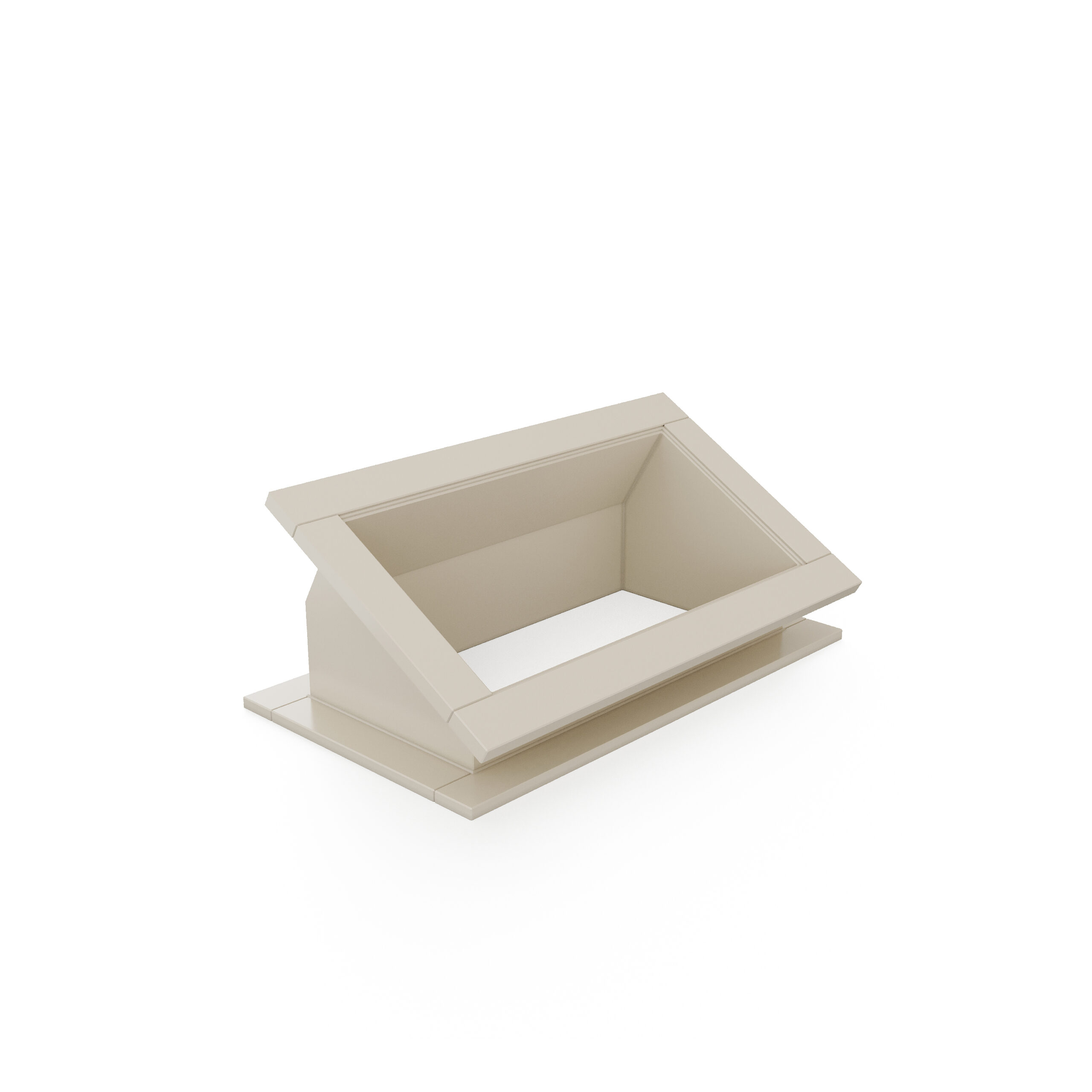

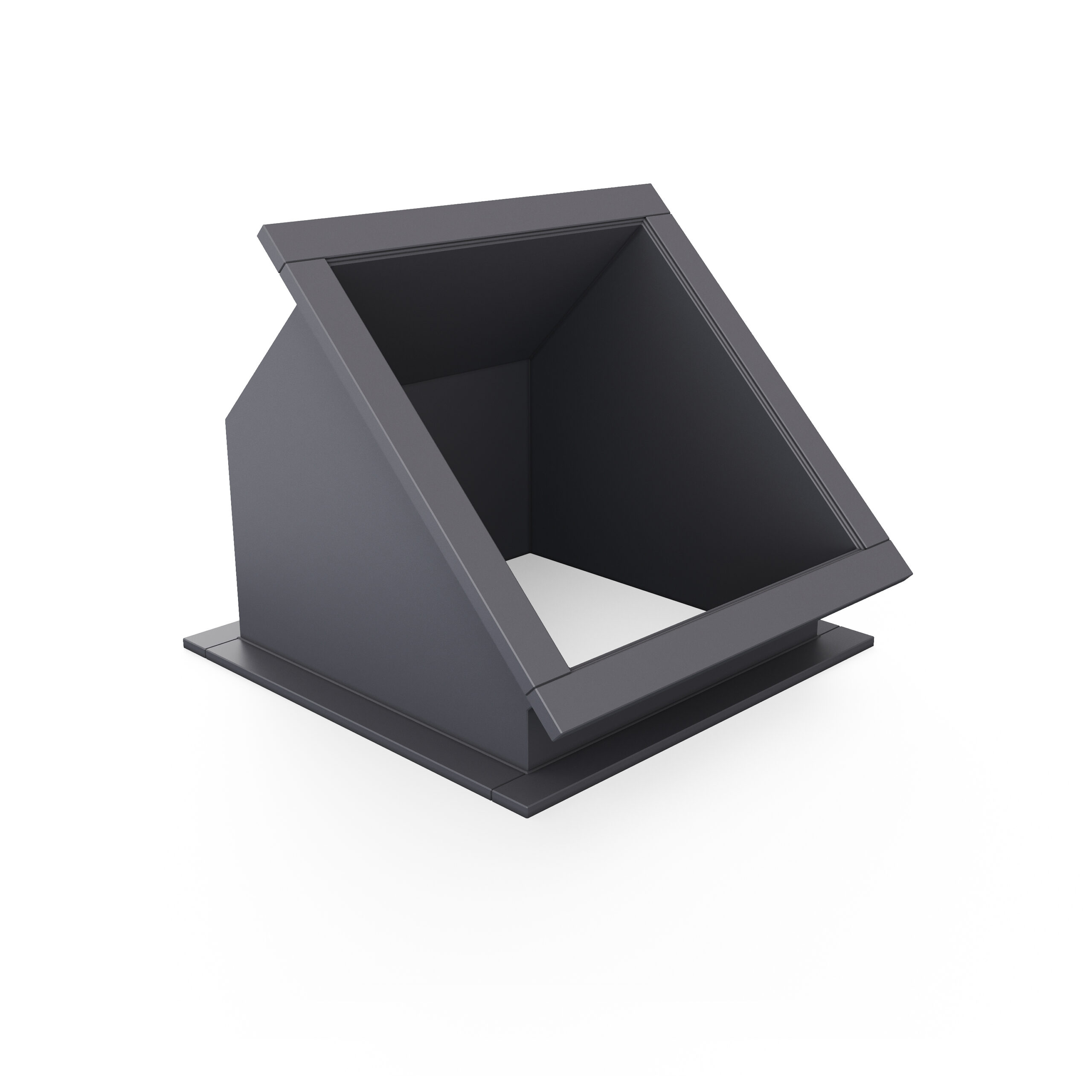

Отводы прямоугольного сечения
Отвод — фасонная часть воздуховода, обеспечивающая изменение направления воздушного потока.
Отводы изготавливаются с сечением от 100 до 300 мм с шагом 50 мм, и с сечением от 400 до 1500 мм с шагом 100 мм в различных комбинациях. Радиус шейки Rш в стандартном отводе равен 150 мм.
Отводы прямоугольного сечения изготавливаются только с фланцевым соединением. Толщина стенки S стандартно соответствует воздуховоду и составляет 5 мм.
Соединения отводов с воздуховодами имеют те же особенности, что и в случае соединения воздуховодов между собой.
Отводы с углами поворота 45° и 90° наиболее распространены при компоновки сети воздуховодов из унифицированных стандартных деталей.
Структура обозначения и варианты исполнения отводов прямоугольного сечения при заказе и в документации:
| СТ.ВТ. | 90 | . | ПП | . | 400х500х5 | — | ФФ | ||
|---|---|---|---|---|---|---|---|---|---|
| Угол: | |||||||||
| 15 – угол (α) поворота 15°; | |||||||||
| 30 – угол (α) поворота 30°; | |||||||||
| 45 – угол (α) поворота 45°; | |||||||||
| 60 – угол (α) поворота 60°; | |||||||||
| 90 – угол (α) поворота 90° | |||||||||
| Материал исполнения: |
|||||||||
| ПП – полипропилен блок-сополимер; | |||||||||
| ПВХ – поливинилхлорид; | |||||||||
| ПЭ – полиэтилен низкого давления высокой плотности | |||||||||
| Размер и толщина стенки: | |||||||||
| 400х500х5 – размер AxB х толщина стенки S | |||||||||
| Тип соединения: | |||||||||
| ФФ – фланец с двух сторон; |
Пример обозначения: СТ.ВТ.90.ПП.400х500х5-ФФ

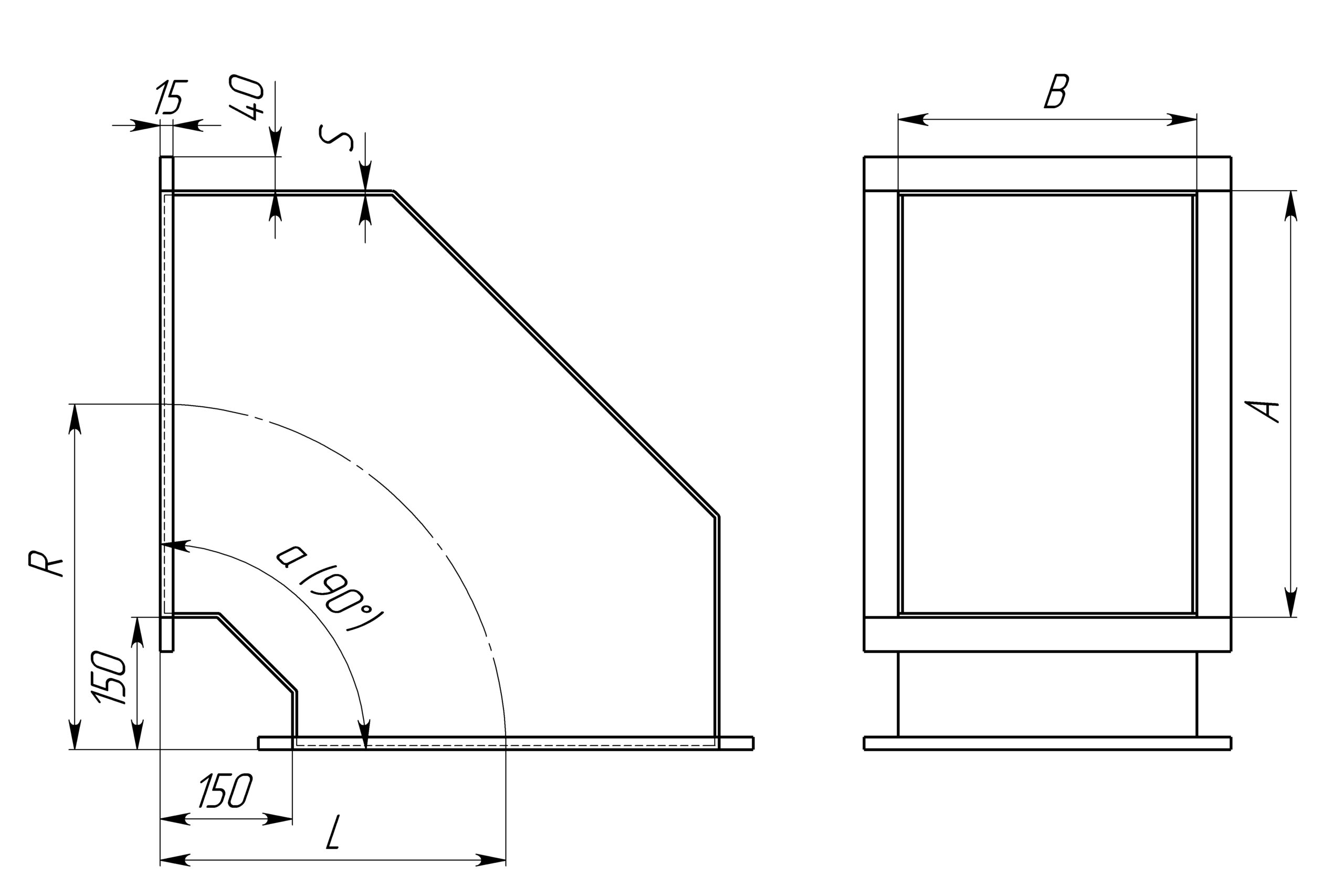

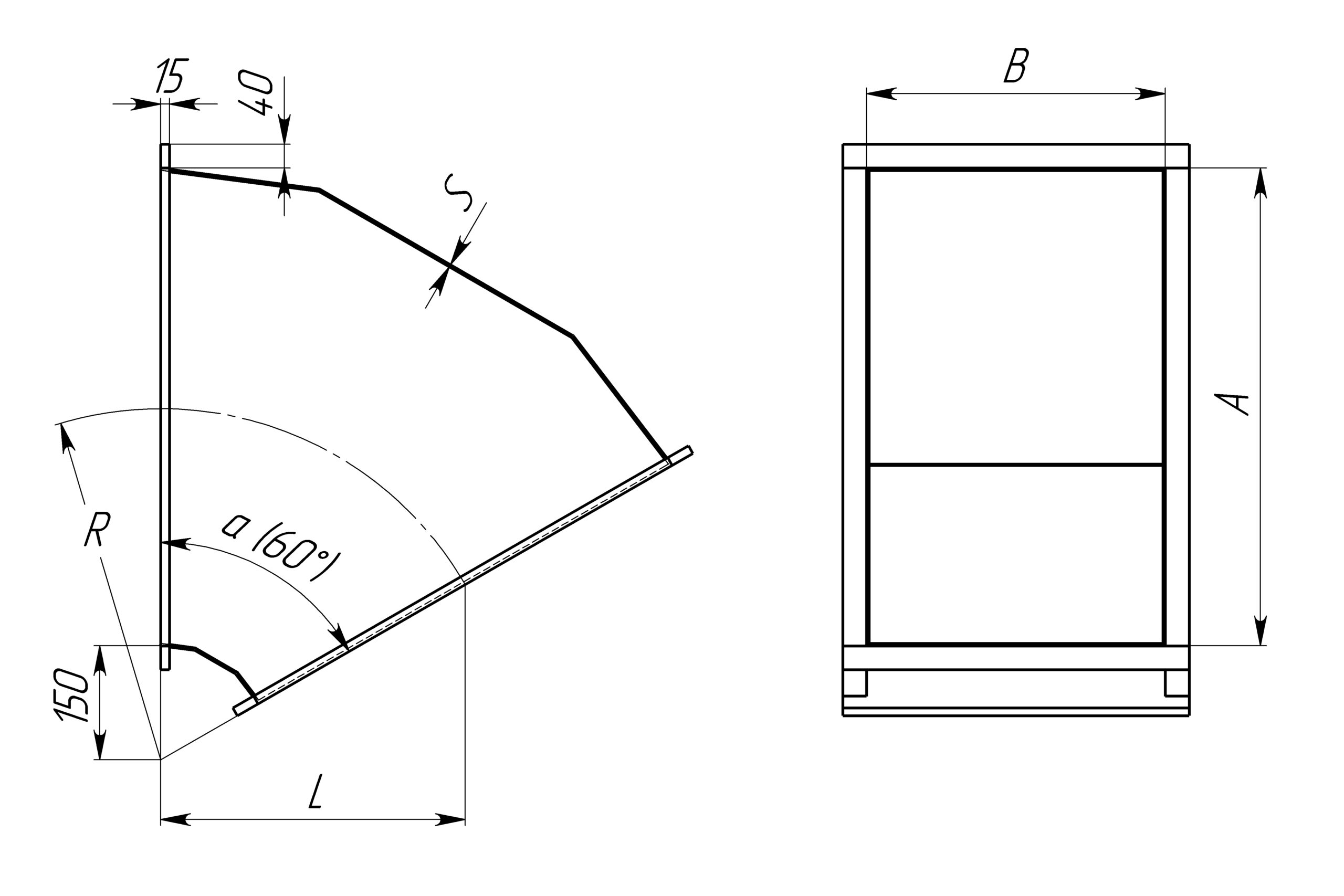

Отводы прямоугольного сечения. Размеры и технические характеристики
| Размер | Радиус | Длина | Угол |
|---|---|---|---|
| AxB, мм | R, мм | L, мм | α, ° |
| 100×100 | 200 | 200/173 | 90/60 |
| 100×150 | 200 | 200/173 | 90/60 |
| 100×200 | 200 | 200/173 | 90/60 |
| 100×250 | 200 | 200/173 | 90/60 |
| 100×300 | 200 | 200/173 | 90/60 |
| 100×400 | 200 | 200/173 | 90/60 |
| 150×100 | 225 | 225/195 | 90/60 |
| 150×150 | 225 | 225/195 | 90/60 |
| 150×200 | 225 | 225/195 | 90/60 |
| 150×250 | 225 | 225/195 | 90/60 |
| 150×300 | 225 | 225/195 | 90/60 |
| 150×400 | 225 | 225/195 | 90/60 |
| 150×500 | 225 | 225/195 | 90/60 |
| 150×600 | 225 | 225/195 | 90/60 |
| 200×100 | 250 | 250/217 | 90/60 |
| 200×150 | 250 | 250/217 | 90/60 |
| 200×200 | 250 | 250/217 | 90/60 |
| 200×250 | 250 | 250/217 | 90/60 |
| 200×300 | 250 | 250/217 | 90/60 |
| 200×400 | 250 | 250/217 | 90/60 |
| 200×500 | 250 | 250/217 | 90/60 |
| Размер | Радиус | Длина | Угол |
|---|---|---|---|
| AxB, мм | R, мм | L, мм | α, ° |
| 200×600 | 250 | 250/217 | 90/60 |
| 200×700 | 250 | 250/217 | 90/60 |
| 200×800 | 250 | 250/217 | 90/60 |
| 300×100 | 300 | 300/260 | 90/60 |
| 300×150 | 300 | 300/260 | 90/60 |
| 300×200 | 300 | 300/260 | 90/60 |
| 300×250 | 300 | 300/260 | 90/60 |
| 300×300 | 300 | 300/260 | 90/60 |
| 300×400 | 300 | 300/260 | 90/60 |
| 300×500 | 300 | 300/260 | 90/60 |
| 300×600 | 300 | 300/260 | 90/60 |
| 300×700 | 300 | 300/260 | 90/60 |
| 300×800 | 300 | 300/260 | 90/60 |
| 300×900 | 300 | 300/260 | 90/60 |
| 300×1000 | 300 | 300/260 | 90/60 |
| 300×1100 | 300 | 300/260 | 90/60 |
| 300×1200 | 300 | 300/260 | 90/60 |
| 400×100 | 350 | 350/303 | 90/60 |
| 400×150 | 350 | 350/303 | 90/60 |
| 400×200 | 350 | 350/303 | 90/60 |
| 400×250 | 350 | 350/303 | 90/60 |
Для обеспечения прочности и устойчивости при расчетном давлении отводы прямоугольного сечения начиная от размера одной из сторон 600 мм снабжаются элементами жесткости.
Отводы прямоугольного сечения. Размеры и технические характеристики
| Размер | Радиус | Длина | Угол |
|---|---|---|---|
| AxB, мм | R, мм | L, мм | α, ° |
| 400×300 | 350 | 350/303 | 90/60 |
| 400×400 | 350 | 350/303 | 90/60 |
| 400×500 | 350 | 350/303 | 90/60 |
| 400×600 | 350 | 350/303 | 90/60 |
| 400×700 | 350 | 350/303 | 90/60 |
| 400×800 | 350 | 350/303 | 90/60 |
| 400×900 | 350 | 350/303 | 90/60 |
| 400×1000 | 350 | 350/303 | 90/60 |
| 400×1100 | 350 | 350/303 | 90/60 |
| 400×1200 | 350 | 350/303 | 90/60 |
| 400×1300 | 350 | 350/303 | 90/60 |
| 400×1400 | 350 | 350/303 | 90/60 |
| 400×1500 | 350 | 350/303 | 90/60 |
| 500×150 | 400 | 400/346 | 90/60 |
| 500×200 | 400 | 400/346 | 90/60 |
| 500×250 | 400 | 400/346 | 90/60 |
| 500×300 | 400 | 400/346 | 90/60 |
| 500×400 | 400 | 400/346 | 90/60 |
| 500×500 | 400 | 400/346 | 90/60 |
| 500×600 | 400 | 400/346 | 90/60 |
| 500×700 | 400 | 400/346 | 90/60 |
| Размер | Радиус | Длина | Угол |
|---|---|---|---|
| AxB, мм | R, мм | L, мм | α, ° |
| 500×800 | 400 | 400/346 | 90/60 |
| 500×900 | 400 | 400/346 | 90/60 |
| 500×1000 | 400 | 400/346 | 90/60 |
| 500×1100 | 400 | 400/346 | 90/60 |
| 500×1200 | 400 | 400/346 | 90/60 |
| 500×1300 | 400 | 400/346 | 90/60 |
| 500×1400 | 400 | 400/346 | 90/60 |
| 500×1500 | 400 | 400/346 | 90/60 |
| 600×150 | 450 | 450/390 | 90/60 |
| 600×200 | 450 | 450/390 | 90/60 |
| 600×250 | 450 | 450/390 | 90/60 |
| 600×300 | 450 | 450/390 | 90/60 |
| 600×400 | 450 | 450/390 | 90/60 |
| 600×500 | 450 | 450/390 | 90/60 |
| 600×600 | 450 | 450/390 | 90/60 |
| 600×700 | 450 | 450/390 | 90/60 |
| 600×800 | 450 | 450/390 | 90/60 |
| 600×900 | 450 | 450/390 | 90/60 |
| 600×1000 | 450 | 450/390 | 90/60 |
| 600×1100 | 450 | 450/390 | 90/60 |
| 600×1200 | 450 | 450/390 | 90/60 |
Для обеспечения прочности и устойчивости при расчетном давлении отводы прямоугольного сечения начиная от размера одной из сторон 600 мм снабжаются элементами жесткости.
Отводы прямоугольного сечения. Размеры и технические характеристики
| Размер | Радиус | Длина | Угол |
|---|---|---|---|
| AxB, мм | R, мм | L, мм | α, ° |
| 600×1300 | 450 | 450/390 | 90/60 |
| 600×1400 | 450 | 450/390 | 90/60 |
| 600×1500 | 450 | 450/390 | 90/60 |
| 700×200 | 500 | 500/433 | 90/60 |
| 700×250 | 500 | 500/433 | 90/60 |
| 700×300 | 500 | 500/433 | 90/60 |
| 700×400 | 500 | 500/433 | 90/60 |
| 700×500 | 500 | 500/433 | 90/60 |
| 700×600 | 500 | 500/433 | 90/60 |
| 700×700 | 500 | 500/433 | 90/60 |
| 700×800 | 500 | 500/433 | 90/60 |
| 700×900 | 500 | 500/433 | 90/60 |
| 700×1000 | 500 | 500/433 | 90/60 |
| 700×1100 | 500 | 500/433 | 90/60 |
| 700×1200 | 500 | 500/433 | 90/60 |
| 700×1300 | 500 | 500/433 | 90/60 |
| 700×1400 | 500 | 500/433 | 90/60 |
| 700×1500 | 500 | 500/433 | 90/60 |
| 800×200 | 550 | 550/476 | 90/60 |
| 800×250 | 550 | 550/476 | 90/60 |
| 800×300 | 550 | 550/476 | 90/60 |
| Размер | Радиус | Длина | Угол |
|---|---|---|---|
| AxB, мм | R, мм | L, мм | α, ° |
| 800×400 | 550 | 550/476 | 90/60 |
| 800×500 | 550 | 550/476 | 90/60 |
| 800×600 | 550 | 550/476 | 90/60 |
| 800×700 | 550 | 550/476 | 90/60 |
| 800×800 | 550 | 550/476 | 90/60 |
| 800×900 | 550 | 550/476 | 90/60 |
| 800×1000 | 550 | 550/476 | 90/60 |
| 800×1100 | 550 | 550/476 | 90/60 |
| 800×1200 | 550 | 550/476 | 90/60 |
| 800×1300 | 550 | 550/476 | 90/60 |
| 800×1400 | 550 | 550/476 | 90/60 |
| 800×1500 | 550 | 550/476 | 90/60 |
| 900×250 | 600 | 600/520 | 90/60 |
| 900×300 | 600 | 600/520 | 90/60 |
| 900×400 | 600 | 600/520 | 90/60 |
| 900×500 | 600 | 600/520 | 90/60 |
| 900×600 | 600 | 600/520 | 90/60 |
| 900×700 | 600 | 600/520 | 90/60 |
| 900×800 | 600 | 600/520 | 90/60 |
| 900×900 | 600 | 600/520 | 90/60 |
| 900×1000 | 600 | 600/520 | 90/60 |
Для обеспечения прочности и устойчивости при расчетном давлении отводы прямоугольного сечения начиная от размера одной из сторон 600 мм снабжаются элементами жесткости.
Отводы прямоугольного сечения. Размеры и технические характеристики
| Размер | Радиус | Длина | Угол |
|---|---|---|---|
| AxB, мм | R, мм | L, мм | α, ° |
| 900×1100 | 600 | 600/520 | 90/60 |
| 900×1200 | 600 | 600/520 | 90/60 |
| 900×1300 | 600 | 600/520 | 90/60 |
| 900×1400 | 600 | 600/520 | 90/60 |
| 900×1500 | 600 | 600/520 | 90/60 |
| 1000×250 | 650 | 650/563 | 90/60 |
| 1000×300 | 650 | 650/563 | 90/60 |
| 1000×400 | 650 | 650/563 | 90/60 |
| 1000×500 | 650 | 650/563 | 90/60 |
| 1000×600 | 650 | 650/563 | 90/60 |
| 1000×700 | 650 | 650/563 | 90/60 |
| 1000×800 | 650 | 650/563 | 90/60 |
| 1000×900 | 650 | 650/563 | 90/60 |
| 1000×1000 | 650 | 650/563 | 90/60 |
| 1000×1100 | 650 | 650/563 | 90/60 |
| 1000×1200 | 650 | 650/563 | 90/60 |
| 1000×1300 | 650 | 650/563 | 90/60 |
| 1000×1400 | 650 | 650/563 | 90/60 |
| 1000×1500 | 650 | 650/563 | 90/60 |
| 1100×300 | 700 | 700/606 | 90/60 |
| 1100×400 | 700 | 700/606 | 90/60 |
| Размер | Радиус | Длина | Угол |
|---|---|---|---|
| AxB, мм | R, мм | L, мм | α, ° |
| 1100×500 | 700 | 700/606 | 90/60 |
| 1100×600 | 700 | 700/606 | 90/60 |
| 1100×700 | 700 | 700/606 | 90/60 |
| 1100×800 | 700 | 700/606 | 90/60 |
| 1100×900 | 700 | 700/606 | 90/60 |
| 1100×1000 | 700 | 700/606 | 90/60 |
| 1100×1100 | 700 | 700/606 | 90/60 |
| 1100×1200 | 700 | 700/606 | 90/60 |
| 1100×1300 | 700 | 700/606 | 90/60 |
| 1100×1400 | 700 | 700/606 | 90/60 |
| 1100×1500 | 700 | 700/606 | 90/60 |
| 1200×300 | 750 | 750/650 | 90/60 |
| 1200×400 | 750 | 750/650 | 90/60 |
| 1200×500 | 750 | 750/650 | 90/60 |
| 1200×600 | 750 | 600/520 | 90/60 |
| 1200×700 | 750 | 750/650 | 90/60 |
| 1200×800 | 750 | 750/650 | 90/60 |
| 1200×900 | 750 | 750/650 | 90/60 |
| 1200×1000 | 750 | 750/650 | 90/60 |
| 1200×1100 | 750 | 750/650 | 90/60 |
| 1200×1200 | 750 | 750/650 | 90/60 |
Для обеспечения прочности и устойчивости при расчетном давлении отводы прямоугольного сечения начиная от размера одной из сторон 600 мм снабжаются элементами жесткости.
Отводы прямоугольного сечения. Размеры и технические характеристики
| Размер | Радиус | Длина | Угол |
|---|---|---|---|
| AxB, мм | R, мм | L, мм | α, ° |
| 1200×1300 | 750 | 750/650 | 90/60 |
| 1200×1400 | 750 | 750/650 | 90/60 |
| 1200×1500 | 750 | 750/650 | 90/60 |
| 1300×400 | 800 | 800/693 | 90/60 |
| 1300×500 | 800 | 800/693 | 90/60 |
| 1300×600 | 800 | 800/693 | 90/60 |
| 1300×700 | 800 | 800/693 | 90/60 |
| 1300×800 | 800 | 800/693 | 90/60 |
| 1300×900 | 800 | 800/693 | 90/60 |
| 1300×1000 | 800 | 800/693 | 90/60 |
| 1300×1100 | 800 | 800/693 | 90/60 |
| 1300×1200 | 800 | 800/693 | 90/60 |
| 1300×1300 | 800 | 800/693 | 90/60 |
| 1300×1400 | 800 | 800/693 | 90/60 |
| 1300×1500 | 800 | 800/693 | 90/60 |
| 1400×400 | 850 | 850/736 | 90/60 |
| 1400×500 | 850 | 850/736 | 90/60 |
| 1400×600 | 850 | 850/736 | 90/60 |
| 1400×700 | 850 | 850/736 | 90/60 |
| 1400×800 | 850 | 850/736 | 90/60 |
| 1400×900 | 850 | 850/736 | 90/60 |
| Размер | Радиус | Длина | Угол |
|---|---|---|---|
| AxB, мм | R, мм | L, мм | α, ° |
| 1400×1000 | 850 | 850/736 | 90/60 |
| 1400×1100 | 850 | 850/736 | 90/60 |
| 1400×1200 | 850 | 850/736 | 90/60 |
| 1400×1300 | 850 | 850/736 | 90/60 |
| 1400×1400 | 850 | 850/736 | 90/60 |
| 1400×1500 | 850 | 850/736 | 90/60 |
| 1500×400 | 900 | 900/779 | 90/60 |
| 1500×500 | 900 | 900/779 | 90/60 |
| 1500×600 | 900 | 900/779 | 90/60 |
| 1500×700 | 900 | 900/779 | 90/60 |
| 1500×800 | 900 | 900/779 | 90/60 |
| 1500×900 | 900 | 900/779 | 90/60 |
| 1500×1000 | 900 | 900/779 | 90/60 |
| 1500×1100 | 900 | 900/779 | 90/60 |
| 1500×1200 | 900 | 900/779 | 90/60 |
| 1500×1300 | 900 | 900/779 | 90/60 |
| 1500×1400 | 900 | 900/779 | 90/60 |
| 1500×1500 | 900 | 900/779 | 90/60 |
Для обеспечения прочности и устойчивости при расчетном давлении отводы прямоугольного сечения начиная от размера одной из сторон 600 мм снабжаются элементами жесткости.

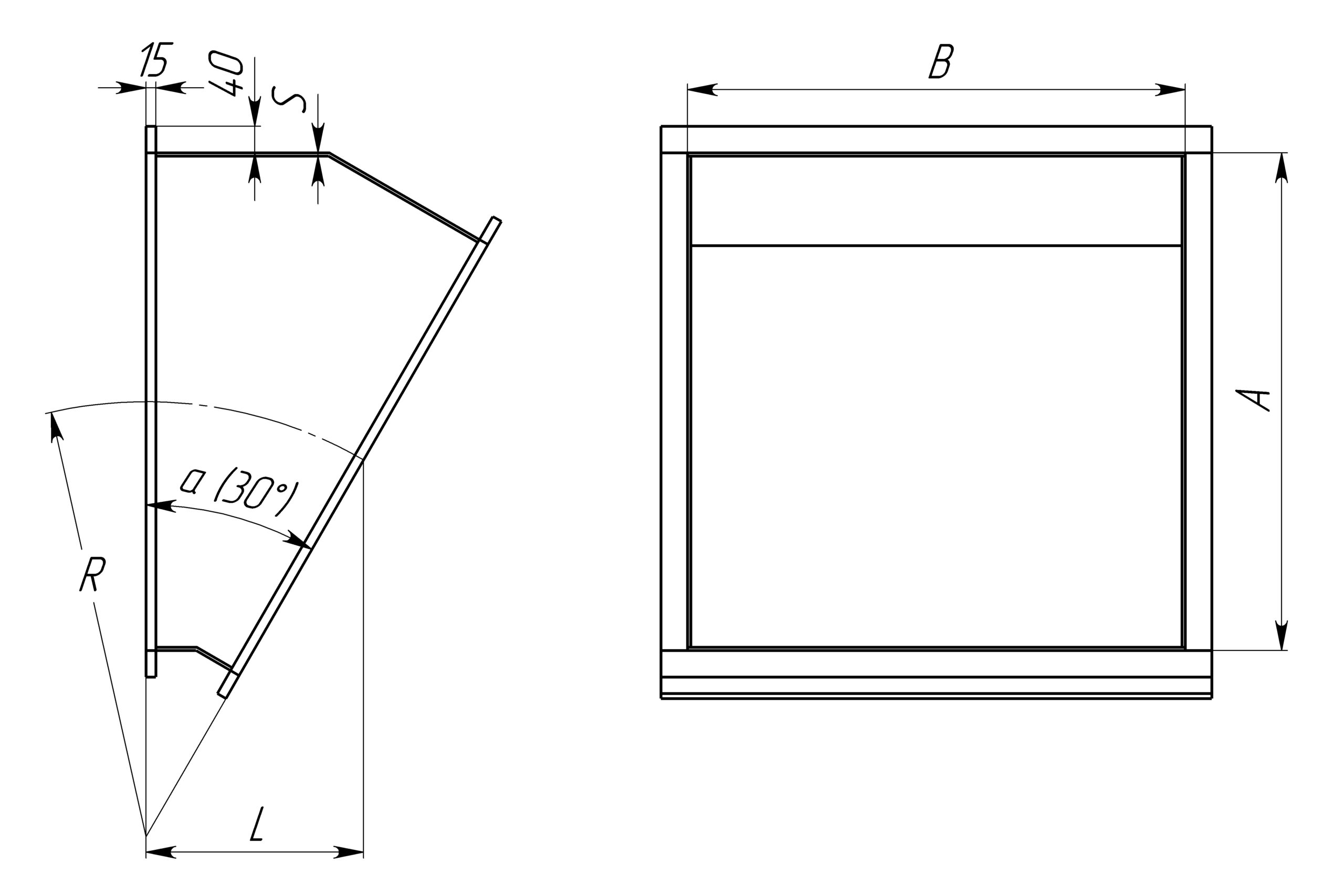

Отводы прямоугольного сечения. Размеры и технические характеристики
| Размер | Радиус | Длина | Угол |
|---|---|---|---|
| AxB, мм | R, мм | L, мм | α, ° |
| 100×100 | 200 | 141/100 | 45/30 |
| 100×150 | 200 | 141/100 | 45/30 |
| 100×200 | 200 | 141/100 | 45/30 |
| 100×250 | 200 | 141/100 | 45/30 |
| 100×300 | 200 | 141/100 | 45/30 |
| 100×400 | 200 | 141/100 | 45/30 |
| 150×100 | 225 | 159/113 | 45/30 |
| 150×150 | 225 | 159/113 | 45/30 |
| 150×200 | 225 | 159/113 | 45/30 |
| 150×250 | 225 | 159/113 | 45/30 |
| 150×300 | 225 | 159/113 | 45/30 |
| 150×400 | 225 | 159/113 | 45/30 |
| 150×500 | 225 | 159/113 | 45/30 |
| 150×600 | 225 | 159/113 | 45/30 |
| 200×100 | 250 | 177/125 | 45/30 |
| 200×150 | 250 | 177/125 | 45/30 |
| 200×200 | 250 | 177/125 | 45/30 |
| 200×250 | 250 | 177/125 | 45/30 |
| 200×300 | 250 | 177/125 | 45/30 |
| 200×400 | 250 | 177/125 | 45/30 |
| 200×500 | 250 | 177/125 | 45/30 |
| Размер | Радиус | Длина | Угол |
|---|---|---|---|
| AxB, мм | R, мм | L, мм | α, ° |
| 200×600 | 250 | 177/125 | 45/30 |
| 200×700 | 250 | 177/125 | 45/30 |
| 200×800 | 250 | 177/125 | 45/30 |
| 300×100 | 300 | 212/150 | 45/30 |
| 300×150 | 300 | 212/150 | 45/30 |
| 300×200 | 300 | 212/150 | 45/30 |
| 300×250 | 300 | 212/150 | 45/30 |
| 300×300 | 300 | 212/150 | 45/30 |
| 300×400 | 300 | 212/150 | 45/30 |
| 300×500 | 300 | 212/150 | 45/30 |
| 300×600 | 300 | 212/150 | 45/30 |
| 300×700 | 300 | 212/150 | 45/30 |
| 300×800 | 300 | 212/150 | 45/30 |
| 300×900 | 300 | 212/150 | 45/30 |
| 300×1000 | 300 | 212/150 | 45/30 |
| 300×1100 | 300 | 212/150 | 45/30 |
| 300×1200 | 300 | 212/150 | 45/30 |
| 400×100 | 350 | 247/175 | 45/30 |
| 400×150 | 350 | 247/175 | 45/30 |
| 400×200 | 350 | 247/175 | 45/30 |
| 400×250 | 350 | 247/175 | 45/30 |
Для обеспечения прочности и устойчивости при расчетном давлении отводы прямоугольного сечения начиная от размера одной из сторон 600 мм снабжаются элементами жесткости.
Отводы прямоугольного сечения. Размеры и технические характеристики
| Размер | Радиус | Длина | Угол |
|---|---|---|---|
| AxB, мм | R, мм | L, мм | α, ° |
| 400×300 | 350 | 247/175 | 45/30 |
| 400×400 | 350 | 247/175 | 45/30 |
| 400×500 | 350 | 247/175 | 45/30 |
| 400×600 | 350 | 247/175 | 45/30 |
| 400×700 | 350 | 247/175 | 45/30 |
| 400×800 | 350 | 247/175 | 45/30 |
| 400×900 | 350 | 247/175 | 45/30 |
| 400×1000 | 350 | 247/175 | 45/30 |
| 400×1100 | 350 | 247/175 | 45/30 |
| 400×1200 | 350 | 247/175 | 45/30 |
| 400×1300 | 350 | 247/175 | 45/30 |
| 400×1400 | 350 | 247/175 | 45/30 |
| 400×1500 | 350 | 247/175 | 45/30 |
| 500×150 | 400 | 283/200 | 45/30 |
| 500×200 | 400 | 283/200 | 45/30 |
| 500×250 | 400 | 283/200 | 45/30 |
| 500×300 | 400 | 283/200 | 45/30 |
| 500×400 | 400 | 283/200 | 45/30 |
| 500×500 | 400 | 283/200 | 45/30 |
| 500×600 | 400 | 283/200 | 45/30 |
| 500×700 | 400 | 283/200 | 45/30 |
| Размер | Радиус | Длина | Угол |
|---|---|---|---|
| AxB, мм | R, мм | L, мм | α, ° |
| 500×800 | 400 | 283/200 | 45/30 |
| 500×900 | 400 | 283/200 | 45/30 |
| 500×1000 | 400 | 283/200 | 45/30 |
| 500×1100 | 400 | 283/200 | 45/30 |
| 500×1200 | 400 | 283/200 | 45/30 |
| 500×1300 | 400 | 283/200 | 45/30 |
| 500×1400 | 400 | 283/200 | 45/30 |
| 500×1500 | 400 | 283/200 | 45/30 |
| 600×150 | 450 | 318/225 | 45/30 |
| 600×200 | 450 | 318/225 | 45/30 |
| 600×250 | 450 | 318/225 | 45/30 |
| 600×300 | 450 | 318/225 | 45/30 |
| 600×400 | 450 | 318/225 | 45/30 |
| 600×500 | 450 | 318/225 | 45/30 |
| 600×600 | 450 | 318/225 | 45/30 |
| 600×700 | 450 | 318/225 | 45/30 |
| 600×800 | 450 | 318/225 | 45/30 |
| 600×900 | 450 | 318/225 | 45/30 |
| 600×1000 | 450 | 318/225 | 45/30 |
| 600×1100 | 450 | 318/225 | 45/30 |
| 600×1200 | 450 | 318/225 | 45/30 |
Для обеспечения прочности и устойчивости при расчетном давлении отводы прямоугольного сечения начиная от размера одной из сторон 600 мм снабжаются элементами жесткости.
Отводы прямоугольного сечения. Размеры и технические характеристики
Для обеспечения прочности и устойчивости при расчетном давлении отводы прямоугольного сечения начиная от размера одной из сторон 600 мм снабжаются элементами жесткости.
| Размер | Радиус | Длина | Угол |
|---|---|---|---|
| AxB, мм | R, мм | L, мм | α, ° |
| 600×1300 | 450 | 318/225 | 45/30 |
| 600×1400 | 450 | 318/225 | 45/30 |
| 600×1500 | 450 | 318/225 | 45/30 |
| 700×200 | 500 | 354/250 | 45/30 |
| 700×250 | 500 | 354/250 | 45/30 |
| 700×300 | 500 | 354/250 | 45/30 |
| 700×400 | 500 | 354/250 | 45/30 |
| 700×500 | 500 | 354/250 | 45/30 |
| 700×600 | 500 | 354/250 | 45/30 |
| 700×700 | 500 | 354/250 | 45/30 |
| 700×800 | 500 | 354/250 | 45/30 |
| 700×900 | 500 | 354/250 | 45/30 |
| 700×1000 | 500 | 354/250 | 45/30 |
| 700×1100 | 500 | 354/250 | 45/30 |
| 700×1200 | 500 | 354/250 | 45/30 |
| 700×1300 | 500 | 354/250 | 45/30 |
| 700×1400 | 500 | 354/250 | 45/30 |
| 700×1500 | 500 | 354/250 | 45/30 |
| 800×200 | 550 | 389/275 | 45/30 |
| 800×250 | 550 | 389/275 | 45/30 |
| 800×300 | 550 | 389/275 | 45/30 |
| Размер | Радиус | Длина | Угол |
|---|---|---|---|
| AxB, мм | R, мм | L, мм | α, ° |
| 800×400 | 550 | 389/275 | 45/30 |
| 800×500 | 550 | 389/275 | 45/30 |
| 800×600 | 550 | 389/275 | 45/30 |
| 800×700 | 550 | 389/275 | 45/30 |
| 800×800 | 550 | 389/275 | 45/30 |
| 800×900 | 550 | 389/275 | 45/30 |
| 800×1000 | 550 | 389/275 | 45/30 |
| 800×1100 | 550 | 389/275 | 45/30 |
| 800×1200 | 550 | 389/275 | 45/30 |
| 800×1300 | 550 | 389/275 | 45/30 |
| 800×1400 | 550 | 389/275 | 45/30 |
| 800×1500 | 550 | 389/275 | 45/30 |
| 900×250 | 600 | 424/300 | 45/30 |
| 900×300 | 600 | 424/300 | 45/30 |
| 900×400 | 600 | 424/300 | 45/30 |
| 900×500 | 600 | 424/300 | 45/30 |
| 900×600 | 600 | 424/300 | 45/30 |
| 900×700 | 600 | 424/300 | 45/30 |
| 900×800 | 600 | 424/300 | 45/30 |
| 900×900 | 600 | 424/300 | 45/30 |
| 900×1000 | 600 | 424/300 | 45/30 |
Для обеспечения прочности и устойчивости при расчетном давлении отводы прямоугольного сечения начиная от размера одной из сторон 600 мм снабжаются элементами жесткости.
Отводы прямоугольного сечения. Размеры и технические характеристики
| Размер | Радиус | Длина | Угол |
|---|---|---|---|
| AxB, мм | R, мм | L, мм | α, ° |
| 900×1100 | 600 | 424/300 | 45/30 |
| 900×1200 | 600 | 424/300 | 45/30 |
| 900×1300 | 600 | 424/300 | 45/30 |
| 900×1400 | 600 | 424/300 | 45/30 |
| 900×1500 | 600 | 424/300 | 45/30 |
| 1000×250 | 650 | 460/325 | 45/30 |
| 1000×300 | 650 | 460/325 | 45/30 |
| 1000×400 | 650 | 460/325 | 45/30 |
| 1000×500 | 650 | 460/325 | 45/30 |
| 1000×600 | 650 | 460/325 | 45/30 |
| 1000×700 | 650 | 460/325 | 45/30 |
| 1000×800 | 650 | 460/325 | 45/30 |
| 1000×900 | 650 | 460/325 | 45/30 |
| 1000×1000 | 650 | 460/325 | 45/30 |
| 1000×1100 | 650 | 460/325 | 45/30 |
| 1000×1200 | 650 | 460/325 | 45/30 |
| 1000×1300 | 650 | 460/325 | 45/30 |
| 1000×1400 | 650 | 460/325 | 45/30 |
| 1000×1500 | 650 | 460/325 | 45/30 |
| 1100×300 | 700 | 495/350 | 45/30 |
| 1100×400 | 700 | 495/350 | 45/30 |
| Размер | Радиус | Длина | Угол |
|---|---|---|---|
| AxB, мм | R, мм | L, мм | α, ° |
| 1100×500 | 700 | 495/350 | 45/30 |
| 1100×600 | 700 | 495/350 | 45/30 |
| 1100×700 | 700 | 495/350 | 45/30 |
| 1100×800 | 700 | 495/350 | 45/30 |
| 1100×900 | 700 | 495/350 | 45/30 |
| 1100×1000 | 700 | 495/350 | 45/30 |
| 1100×1100 | 700 | 495/350 | 45/30 |
| 1100×1200 | 700 | 495/350 | 45/30 |
| 1100×1300 | 700 | 495/350 | 45/30 |
| 1100×1400 | 700 | 495/350 | 45/30 |
| 1100×1500 | 700 | 495/350 | 45/30 |
| 1200×300 | 750 | 530/375 | 45/30 |
| 1200×400 | 750 | 530/375 | 45/30 |
| 1200×500 | 750 | 530/375 | 45/30 |
| 1200×600 | 750 | 530/375 | 45/30 |
| 1200×700 | 750 | 530/375 | 45/30 |
| 1200×800 | 750 | 530/375 | 45/30 |
| 1200×900 | 750 | 530/375 | 45/30 |
| 1200×1000 | 750 | 530/375 | 45/30 |
| 1200×1100 | 750 | 530/375 | 45/30 |
| 1200×1200 | 750 | 530/375 | 45/30 |
Для обеспечения прочности и устойчивости при расчетном давлении отводы прямоугольного сечения начиная от размера одной из сторон 600 мм снабжаются элементами жесткости.
Отводы прямоугольного сечения. Размеры и технические характеристики
| Размер | Радиус | Длина | Угол |
|---|---|---|---|
| AxB, мм | R, мм | L, мм | α, ° |
| 1200×1300 | 750 | 530/375 | 45/30 |
| 1200×1400 | 750 | 530/375 | 45/30 |
| 1200×1500 | 750 | 530/375 | 45/30 |
| 1300×400 | 800 | 566/400 | 45/30 |
| 1300×500 | 800 | 566/400 | 45/30 |
| 1300×600 | 800 | 566/400 | 45/30 |
| 1300×700 | 800 | 566/400 | 45/30 |
| 1300×800 | 800 | 566/400 | 45/30 |
| 1300×900 | 800 | 566/400 | 45/30 |
| 1300×1000 | 800 | 566/400 | 45/30 |
| 1300×1100 | 800 | 566/400 | 45/30 |
| 1300×1200 | 800 | 566/400 | 45/30 |
| 1300×1300 | 800 | 566/400 | 45/30 |
| 1300×1400 | 800 | 566/400 | 45/30 |
| 1300×1500 | 800 | 566/400 | 45/30 |
| 1400×400 | 850 | 601/425 | 45/30 |
| 1400×500 | 850 | 601/425 | 45/30 |
| 1400×600 | 850 | 601/425 | 45/30 |
| 1400×700 | 850 | 601/425 | 45/30 |
| 1400×800 | 850 | 601/425 | 45/30 |
| 1400×900 | 850 | 601/425 | 45/30 |
| Размер | Радиус | Длина | Угол |
|---|---|---|---|
| AxB, мм | R, мм | L, мм | α, ° |
| 1400×1000 | 850 | 601/425 | 45/30 |
| 1400×1100 | 850 | 601/425 | 45/30 |
| 1400×1200 | 850 | 601/425 | 45/30 |
| 1400×1300 | 850 | 601/425 | 45/30 |
| 1400×1400 | 850 | 601/425 | 45/30 |
| 1400×1500 | 850 | 601/425 | 45/30 |
| 1500×400 | 900 | 636/450 | 45/30 |
| 1500×500 | 900 | 636/450 | 45/30 |
| 1500×600 | 900 | 636/450 | 45/30 |
| 1500×700 | 900 | 636/450 | 45/30 |
| 1500×800 | 900 | 636/450 | 45/30 |
| 1500×900 | 900 | 636/450 | 45/30 |
| 1500×1000 | 900 | 636/450 | 45/30 |
| 1500×1100 | 900 | 636/450 | 45/30 |
| 1500×1200 | 900 | 636/450 | 45/30 |
| 1500×1300 | 900 | 636/450 | 45/30 |
| 1500×1400 | 900 | 636/450 | 45/30 |
| 1500×1500 | 900 | 636/450 | 45/30 |
Для обеспечения прочности и устойчивости при расчетном давлении отводы прямоугольного сечения начиная от размера одной из сторон 600 мм снабжаются элементами жесткости.
