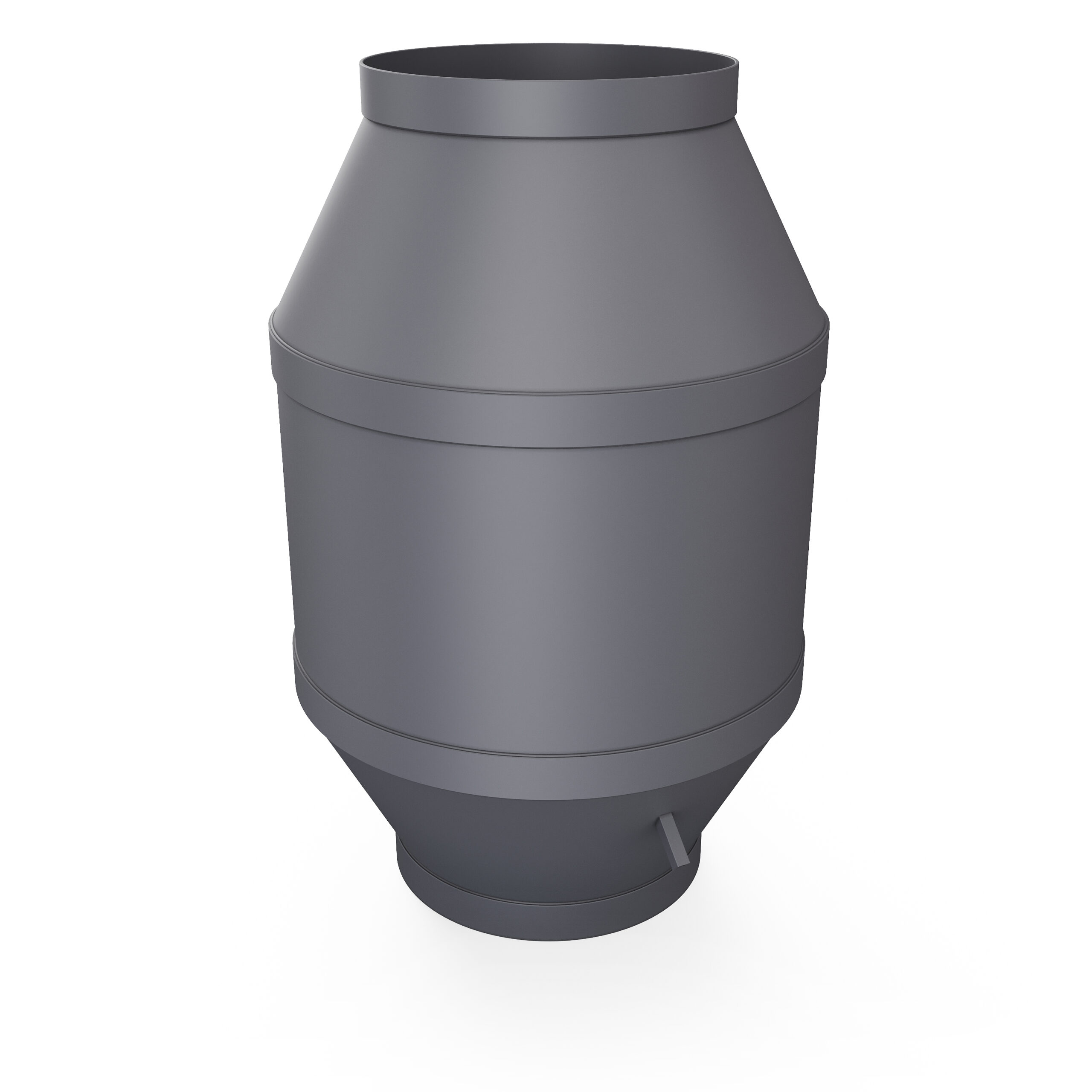

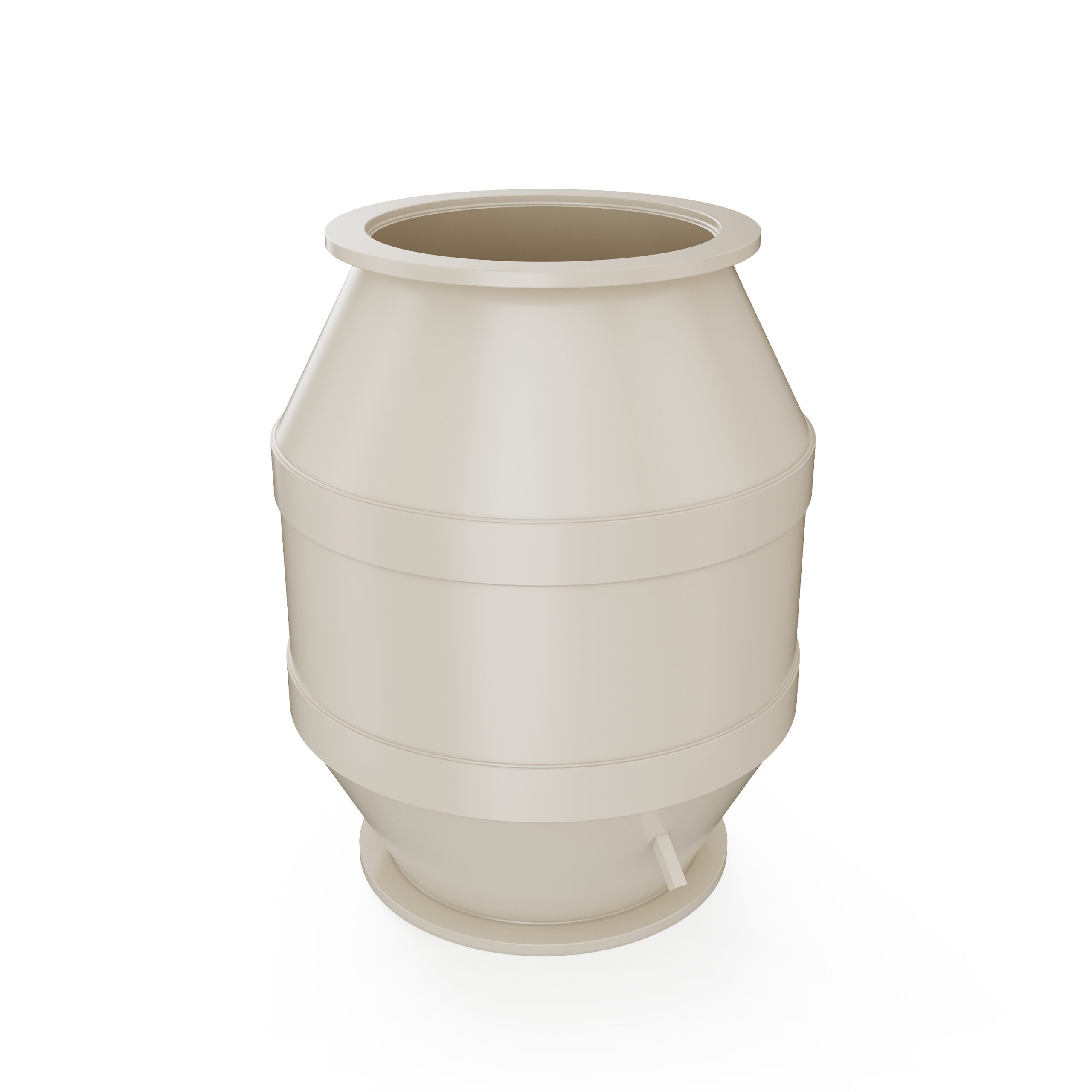

Насадки с водоотводящим кольцом

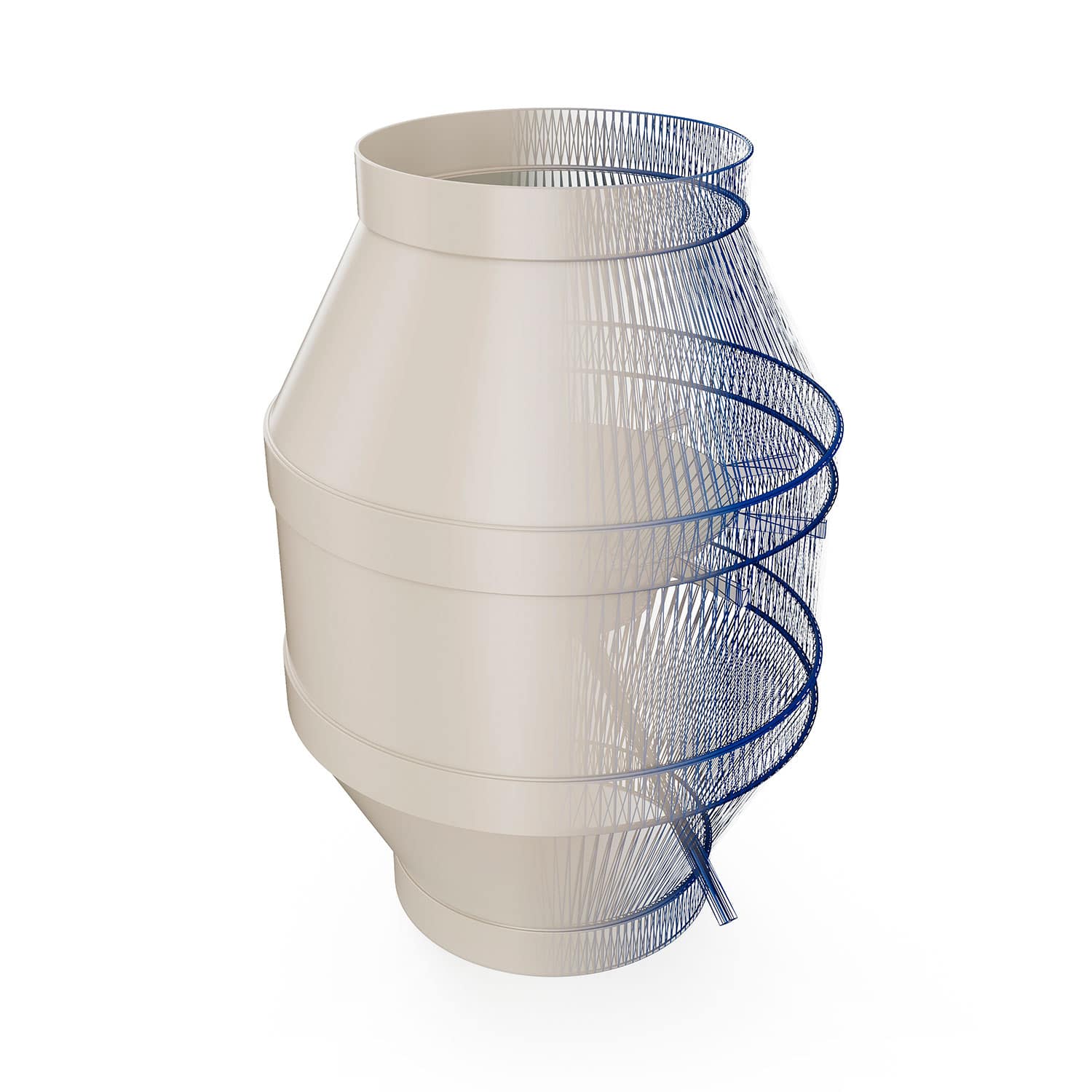

Насадка с водоотводящим кольцом — элемент вытяжной системы вентиляции, предназначенный для установки на выхлопных участках воздуховодов с целью сбора и удаления атмосферных осадков, тем самым, предотвращая их попадание в вентиляторы и в части систем, проложенных в объеме здания или помещения.
Насадка с водоотводящим кольцом устанавливается на конечных вертикальных участках там, где не допускается установка зонтов и требуется обеспечить выброс вредных веществ вертикально вверх с целью их рассеивания.
Насадка с водоотводящим кольцом оснащается решеткой для защиты от попадания в воздуховод посторонних твердых предметов по запросу.
Типы соединения насадки с воздуховодами имеют те же особенности, что и в случае соединения воздуховодов между собой.
Структура обозначения и варианты исполнения насадки с водоотводящим кольцом при заказе и в документации:
| СТ.ВТ. | НК | . | ПЭ | . | 560 | — | М | ||
|---|---|---|---|---|---|---|---|---|---|
| Тип элемента: | |||||||||
| НК – насадка с водоотводящим кольцом | |||||||||
| Материал исполнения: |
|||||||||
| ПП – полипропилен блок-сополимер; | |||||||||
| ПВХ – поливинилхлорид; | |||||||||
| ПЭ – полиэтилен низкого давления высокой плотности | |||||||||
| Типоразмер в зависимости от исполнения: | |||||||||
| 560 – диаметр D для круглого исполнения; 400х300 – размеры AхB для прямоугольного исполнения |
|||||||||
| Тип соединения: | |||||||||
| ФФ – фланец с двух сторон; ММ – муфта с двух сторон |
|||||||||
Пример обозначения: СТ.ВТ.НК.ПЭ.560-ММ
СТ.ВТ.НК.ПЭ.400х300-ФФ

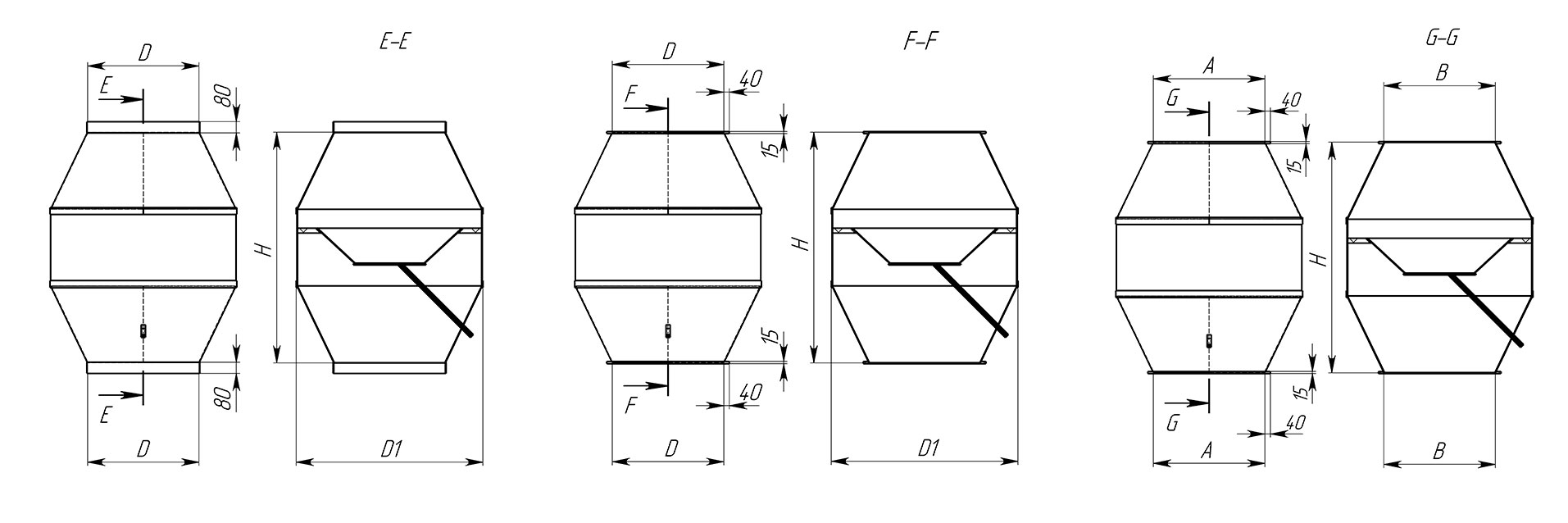

Насадки с водоотводящим кольцом. Размеры и технические характеристики
| Диаметр | Диаметр обечайки | Высота | Угол |
|---|---|---|---|
| D, мм | D1, мм | H, мм | α, ° |
| 100 | 160 | 420 | 27 |
| 125 | 200 | 450 | 27 |
| 160 | 250 | 480 | 27 |
| 200 | 315 | 530 | 27 |
| 250 | 400 | 600 | 27 |
| 315 | 500 | 670 | 27 |
| 355 | 560 | 710 | 27 |
| 400 | 630 | 960 | 27 |
| 450 | 710 | 1020 | 27 |
| Диаметр | Диаметр обечайки | Высота | Угол |
|---|---|---|---|
| D, мм | D1, мм | H, мм | α, ° |
| 500 | 800 | 1100 | 27 |
| 560 | 900 | 1180 | 27 |
| 630 | 1000 | 1240 | 27 |
| 710 | 1120 | 1320 | 27 |
| 800 | 1250 | 1400 | 27 |
| 900 | 1400 | 1500 | 27 |
| 1000 | 1600 | 1700 | 27 |
| 1120 | 1800 | 1860 | 27 |
| 1250 | 2000 | 2000 | 27 |
Насадки с водоотводящим кольцом прямоугольного сечения изготавливаются с размерами сторон от 300 до 1500 мм, в различных комбинациях с шагом 100 мм, по запросу.
