Клапаны перекидные
Клапан перекидной — устройство, встроенное в воздуховод на вертикальном участке и предназначенное для автоматического включения в сеть резервного вентилятора при остановке рабочего.
Клапан перекидной состоит из корпуса, во втулке которого на оси закреплена лопатка. При возникновении воздушного потока в полости, перекрытой лопаткой, последняя поворачивается на своей оси на 90°, открывая проход воздуху и одновременно перекрывая вторую полость.
Специальный указатель на внешней стенке корпуса показывает положение лопатки.
Клапаны перекидные изготавливаются только прямоугольного исполнения с размерами сторон от 300 до 1200 мм, в различных комбинациях с шагом 100 мм.
Структура обозначения и варианты исполнения клапанов перекидных при заказе и в документации:
| СТ.ВТ. | КП | . | ПП | . | 400х300 | — | ФФ | ||
|---|---|---|---|---|---|---|---|---|---|
| Тип элемента: | |||||||||
| КП – клапан перекидной | |||||||||
| Материал исполнения: |
|||||||||

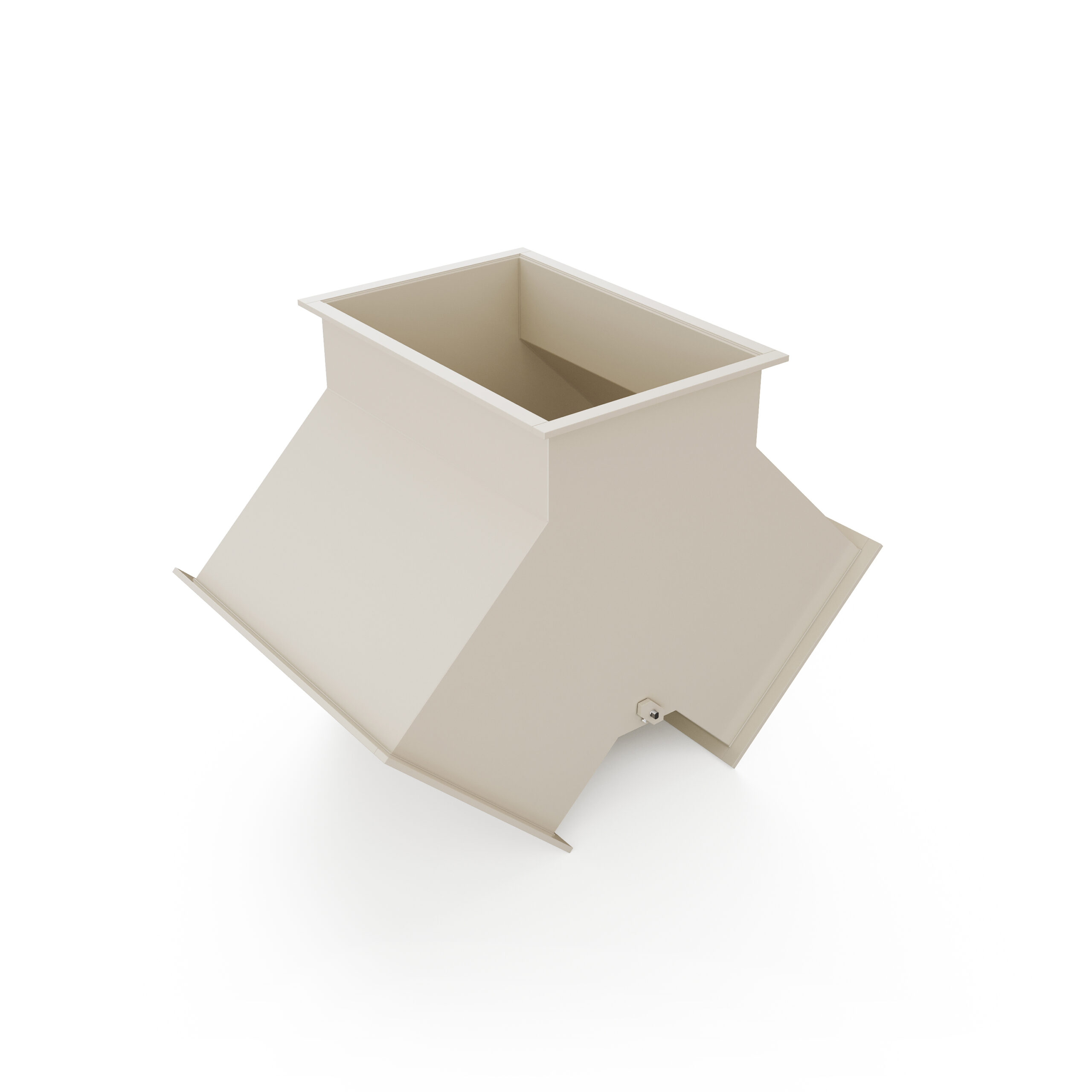

| ПП – полипропилен блок-сополимер; | |||||||||

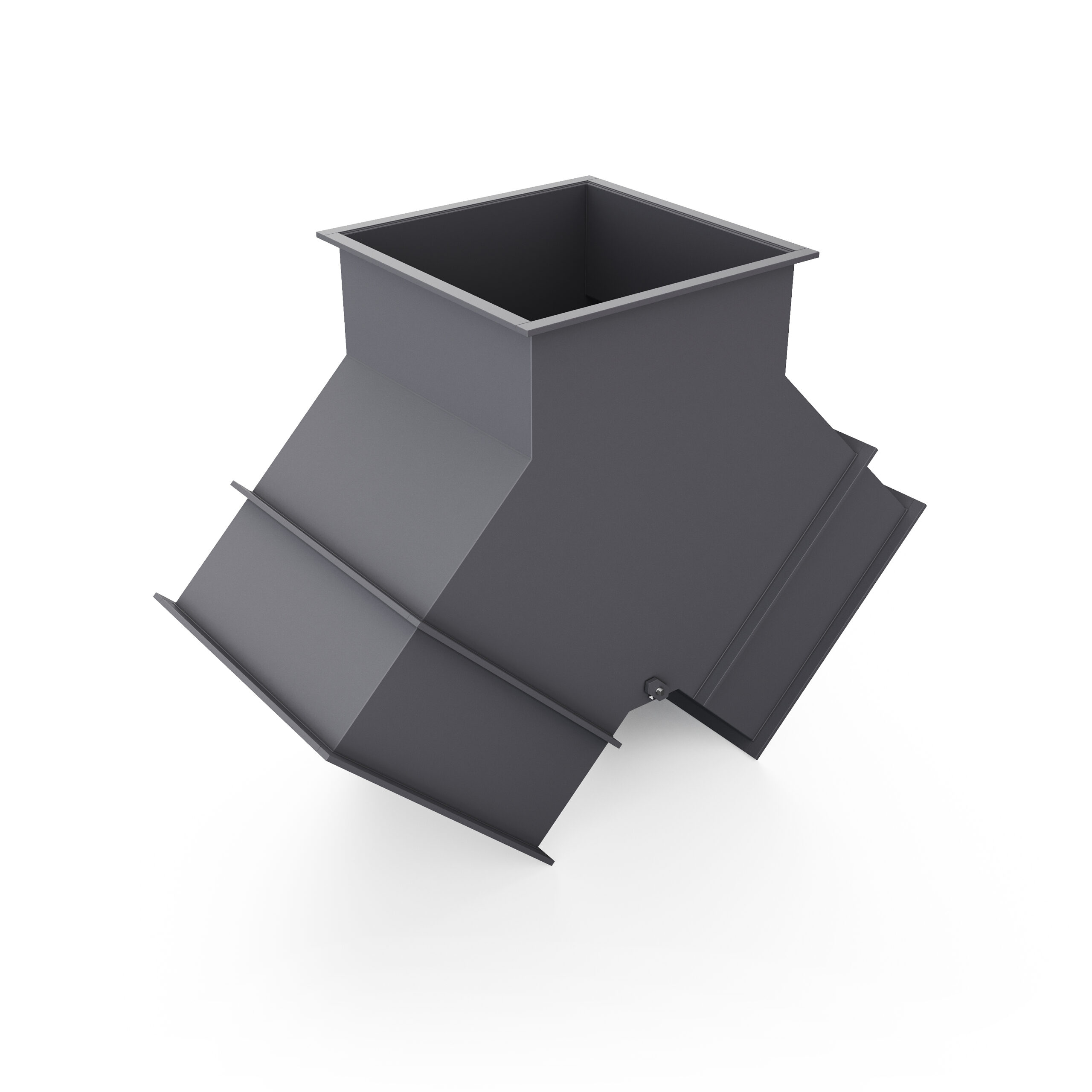

| ПВХ – поливинилхлорид; | |||||||||

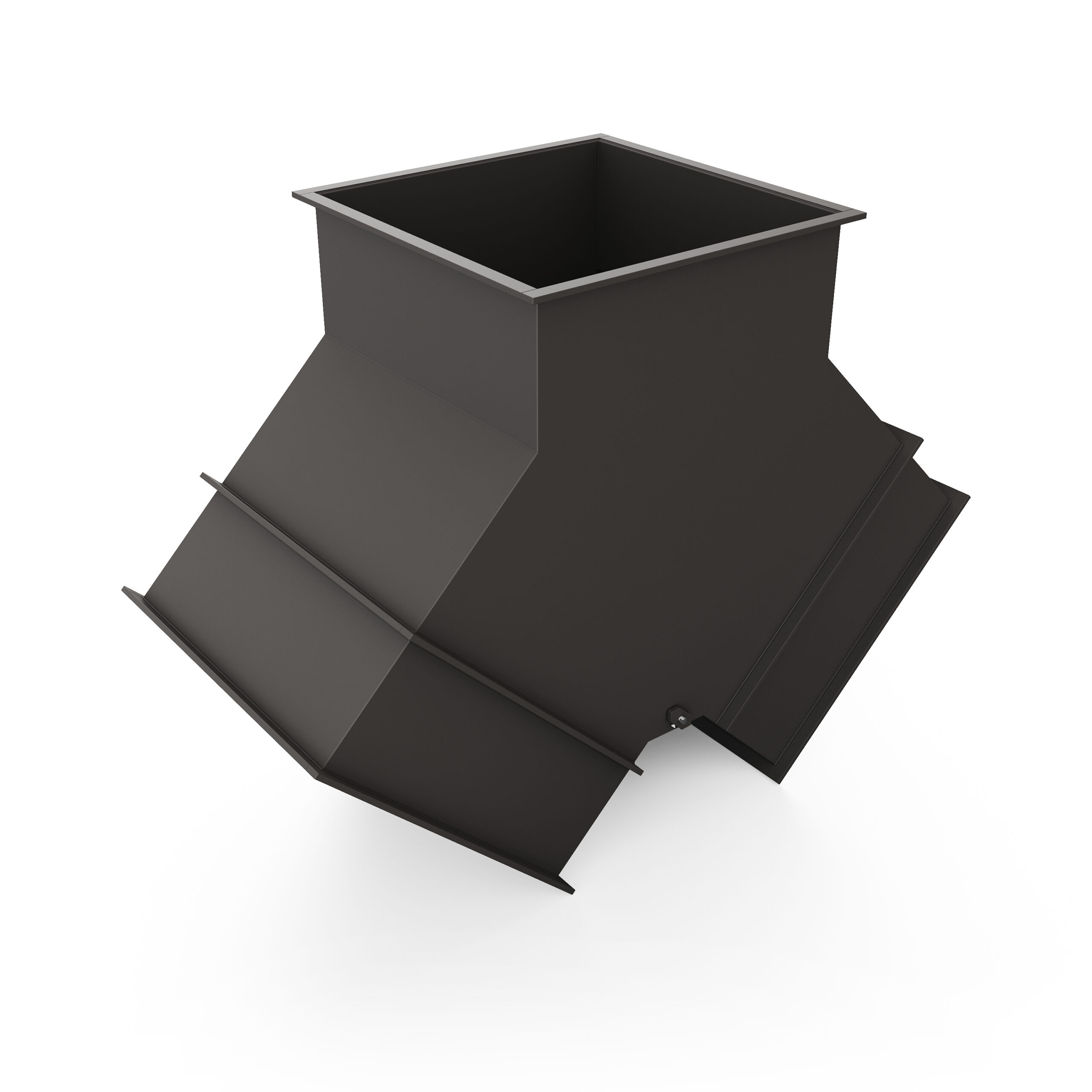

| ПЭ – полиэтилен низкого давления высокой плотности | |||||||||
| Типоразмер в зависимости от исполнения: | |||||||||
| 400х300 – размеры AхB для прямоугольного исполнения | |||||||||
| Тип соединения: | |||||||||
| ФФ – фланец с двух сторон; | |||||||||
Пример обозначения: СТ.ВТ.КП.ПП.400х300-ФФ

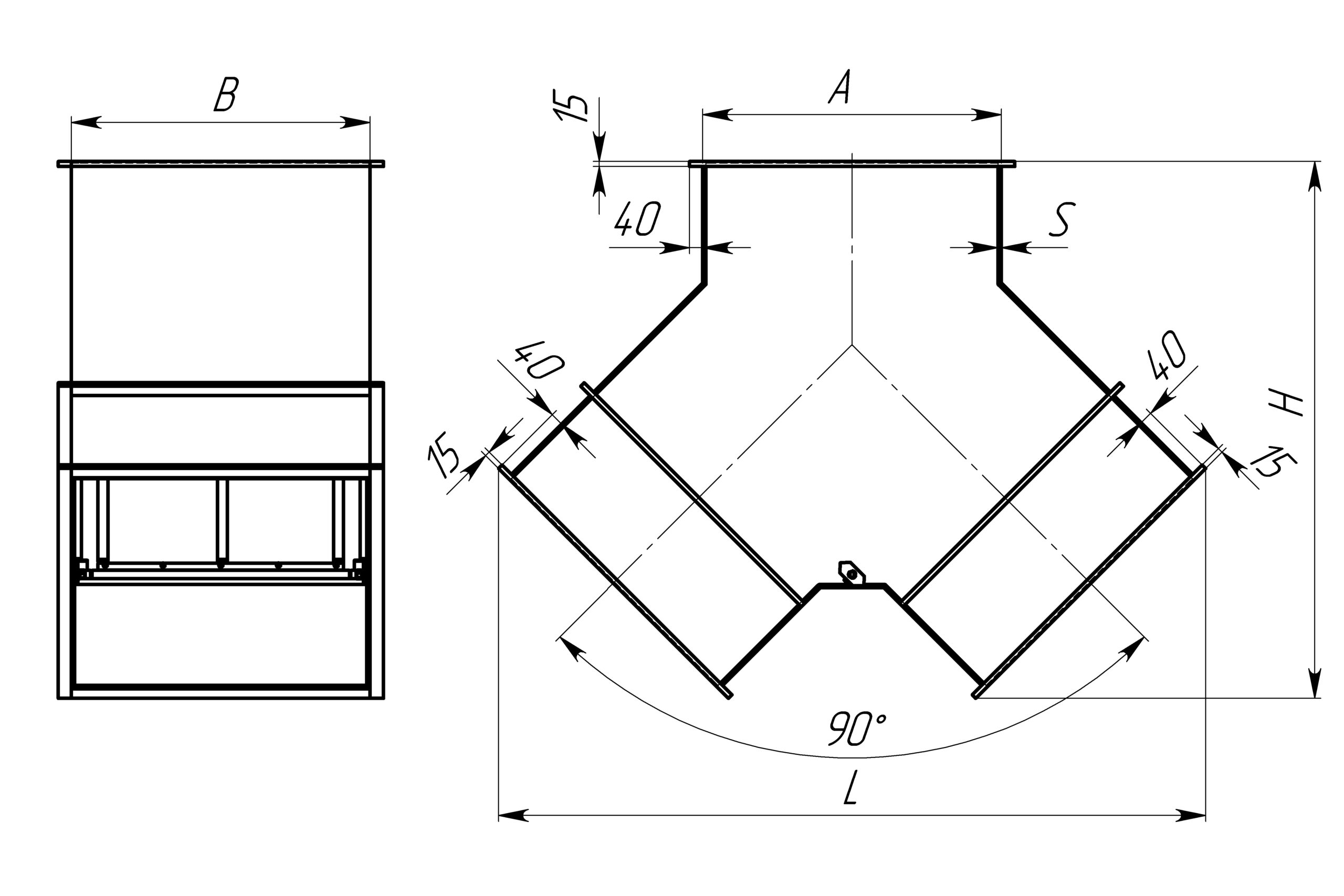

Клапаны перекидные. Размеры и технические характеристики
| Размер | Длина | Высота | Угол |
|---|---|---|---|
| AxB, мм | L, мм | H, мм | α, ° |
| 300×300 | 904 | 664 | 90 |
| 300×400 | 904 | 664 | 90 |
| 300×500 | 904 | 664 | 90 |
| 300×600 | 904 | 664 | 90 |
| 300×700 | 904 | 664 | 90 |
| 300×800 | 904 | 664 | 90 |
| 300×900 | 904 | 664 | 90 |
| 300×1000 | 904 | 664 | 90 |
| 400×400 | 1046 | 806 | 90 |
| 400×500 | 1046 | 806 | 90 |
| 400×600 | 1046 | 806 | 90 |
| 400×700 | 1046 | 806 | 90 |
| 400×800 | 1046 | 806 | 90 |
| 400×900 | 1046 | 806 | 90 |
| 400×1000 | 1046 | 806 | 90 |
| 400×1200 | 1046 | 806 | 90 |
| 500×500 | 1188 | 947 | 90 |
| 500×600 | 1188 | 947 | 90 |
| 500×700 | 1188 | 947 | 90 |
| 500×800 | 1188 | 947 | 90 |
| 500×900 | 1188 | 947 | 90 |
| 500×1000 | 1188 | 947 | 90 |
| Размер | Длина | Высота | Угол |
|---|---|---|---|
| AxB, мм | L, мм | H, мм | α, ° |
| 500×1200 | 1188 | 947 | 90 |
| 600×600 | 1330 | 1089 | 90 |
| 600×700 | 1330 | 1089 | 90 |
| 600×800 | 1330 | 1089 | 90 |
| 600×900 | 1330 | 1089 | 90 |
| 600×1000 | 1330 | 1089 | 90 |
| 600×1200 | 1330 | 1089 | 90 |
| 700×700 | 1470 | 1230 | 90 |
| 700×800 | 1470 | 1230 | 90 |
| 700×900 | 1470 | 1230 | 90 |
| 700×1000 | 1470 | 1230 | 90 |
| 700×1200 | 1470 | 1230 | 90 |
| 800×800 | 1612 | 1371 | 90 |
| 800×900 | 1612 | 1371 | 90 |
| 800×1000 | 1612 | 1371 | 90 |
| 800×1200 | 1612 | 1371 | 90 |
| 900×900 | 1754 | 1513 | 90 |
| 900×1000 | 1754 | 1513 | 90 |
| 900×1200 | 1754 | 1513 | 90 |
| 1000×1000 | 1894 | 1654 | 90 |
| 1000×1200 | 1894 | 1654 | 90 |
| 1200×1200 | 2178 | 1937 | 90 |
