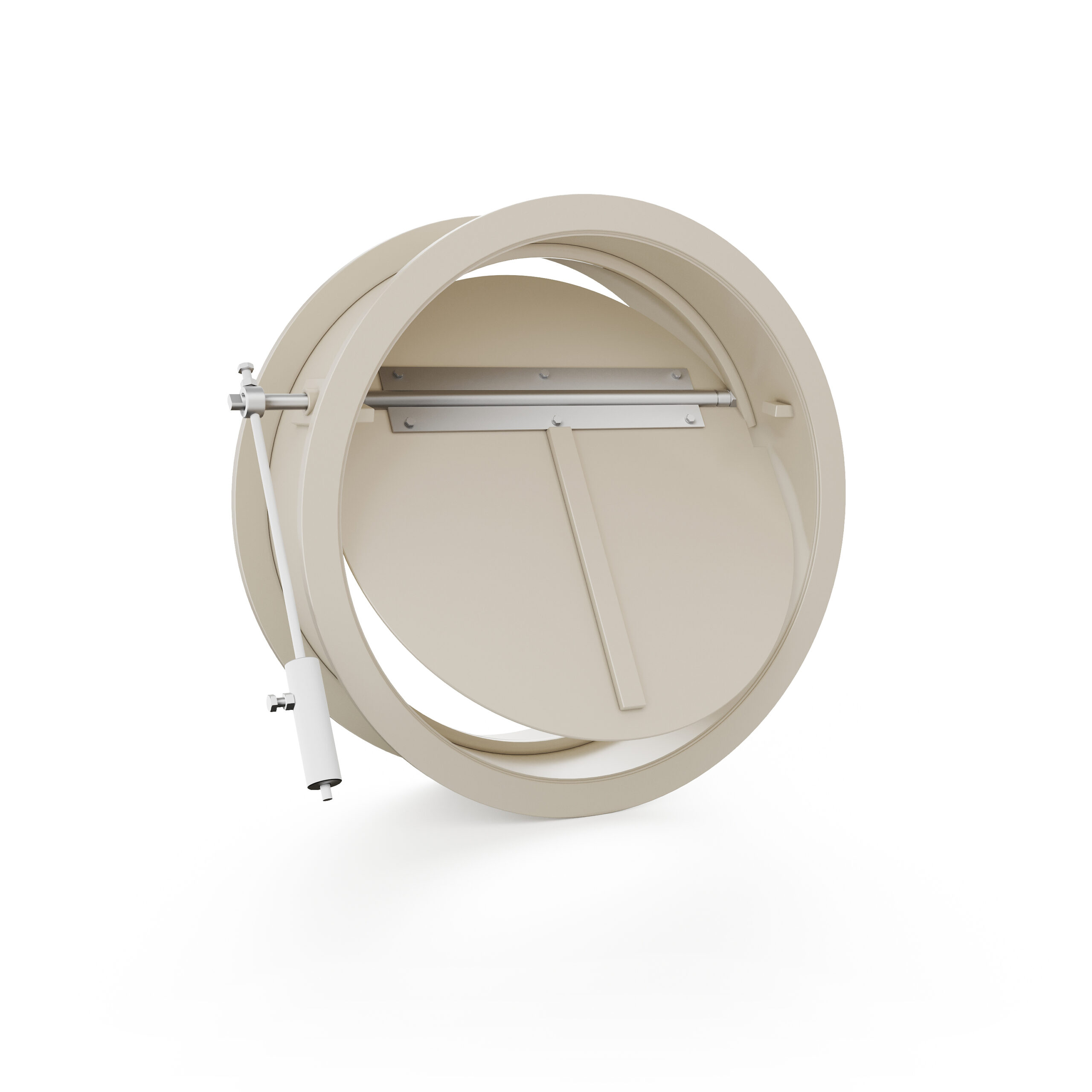

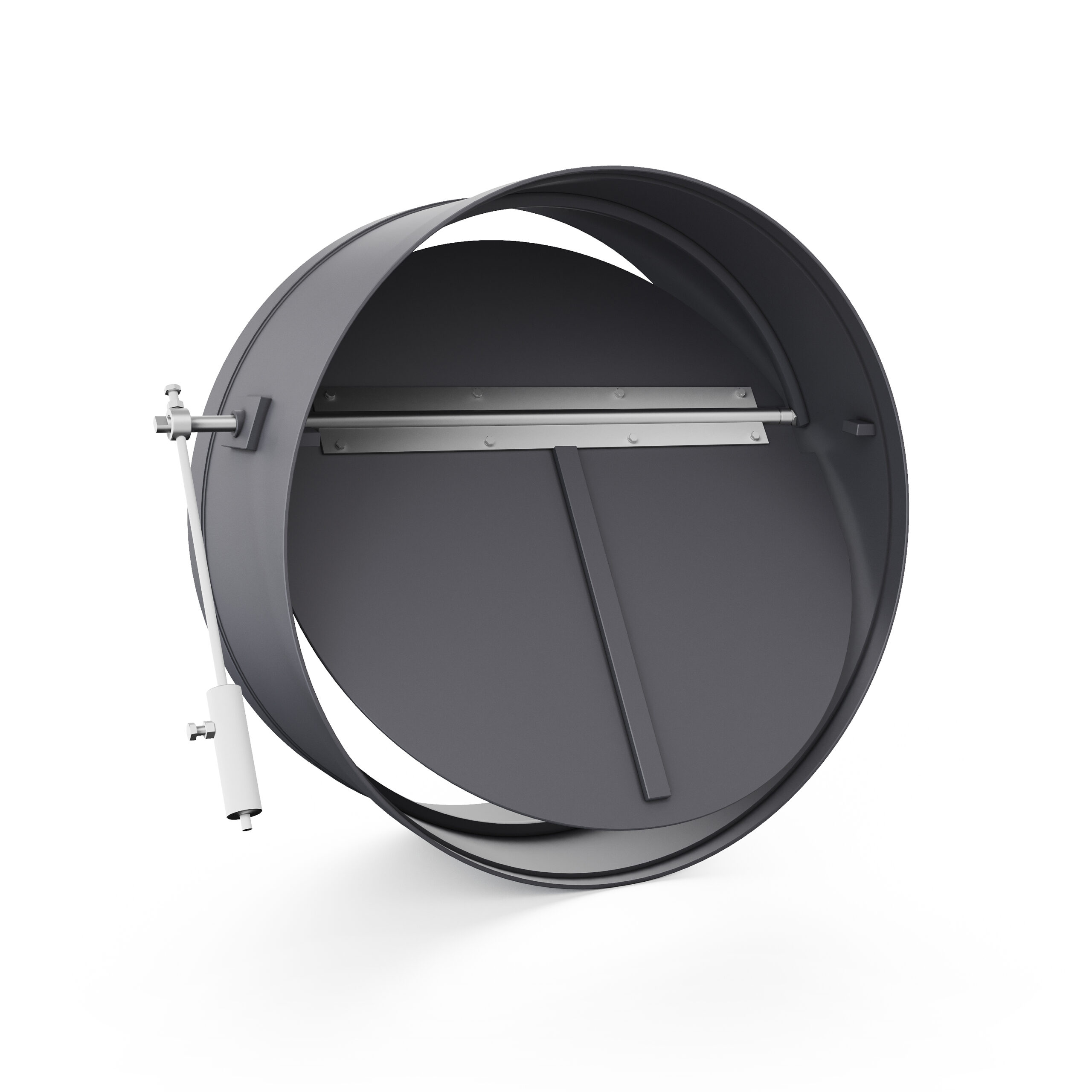

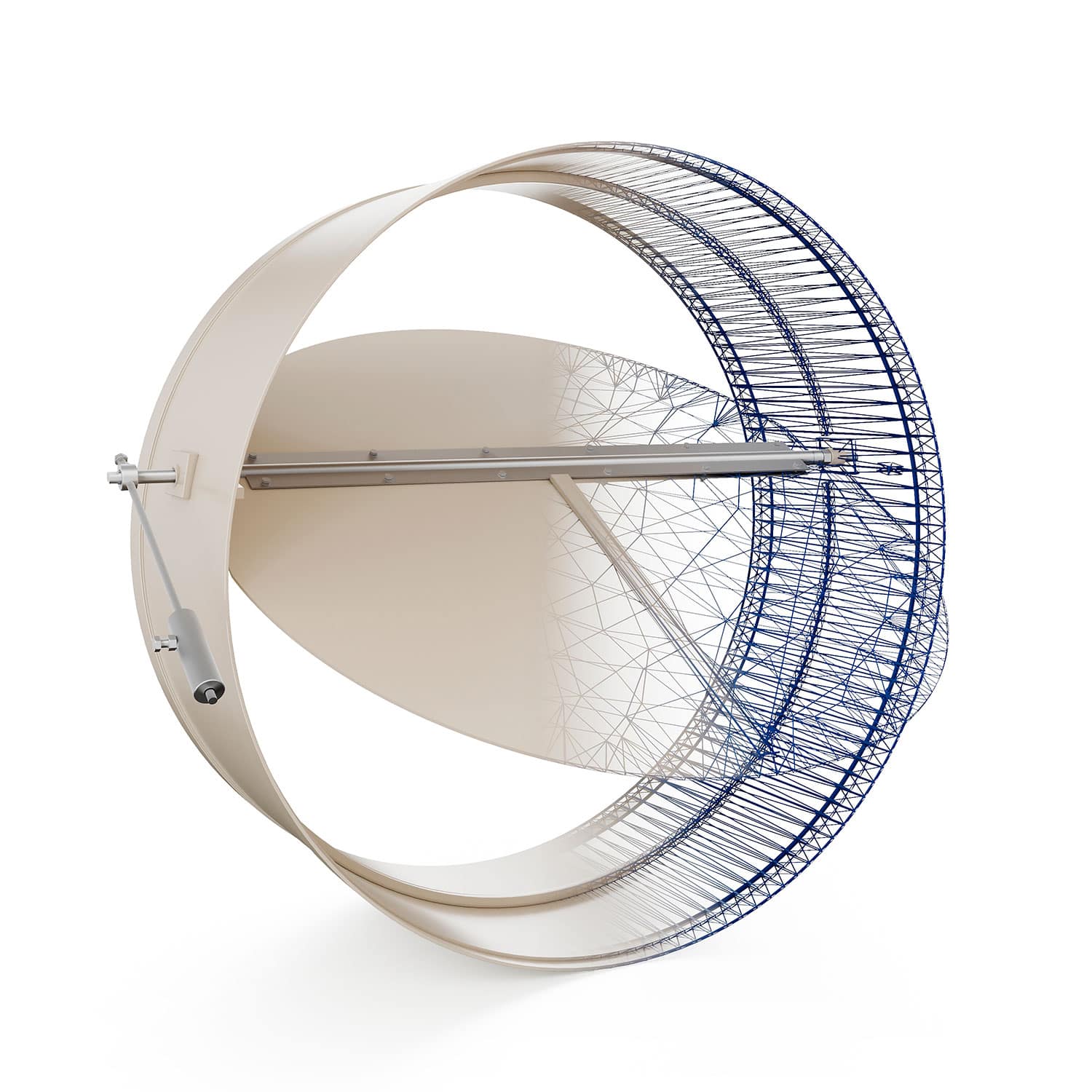

Клапаны обратные
Клапан обратный — устройство, встроенное в воздуховод и предназначенное для автоматического перекрытия сечения воздуховода с целью предотвращения обратного потока воздуха при неработающем вентиляторе.
Гравитационный принцип действия клапана, створка отклоняется под действием потока воздуха работающего вентилятора, а при прекращении подачи воздуха створка возвращается в исходное закрытое положение.
Конструкция противовеса позволяет настроить усилие открытия створки.
Во всем диапазоне размеров клапаны обратные прямоугольного сечения изготавливаются только с фланцевым соединением. Для круглого сечения диаметров от 100 до 400 мм стандартным решением являются муфтовые окончания.
Типы соединения обратных клапанов с воздуховодами имеют те же особенности, что и в случае соединения воздуховодов между собой.
Структура обозначения и варианты исполнения обратных клапанов при заказе и в документации:
| СТ.ВТ. | КО | . | ПП | . | 560 | — | ФФ | ||
|---|---|---|---|---|---|---|---|---|---|
| Тип элемента: | |||||||||
| КО – клапан обратный | |||||||||
| Материал исполнения: |
|||||||||
| ПП – полипропилен блок-сополимер; | |||||||||
| ПВХ – поливинилхлорид; | |||||||||
| ПЭ – полиэтилен низкого давления высокой плотности | |||||||||
| Типоразмер в зависимости от исполнения: | |||||||||
| 560 – диаметр D для круглого исполнения; 400х300 – размеры AхB для прямоугольного исполнения |
|||||||||
| Тип соединения: | |||||||||
| ФФ – фланец с двух сторон; | |||||||||
| ММ – муфта с двух сторон; | |||||||||
Пример обозначения: СТ.ВТ.КО.ПП.560-ФФ
СТ.ВТ.КО.ПП.400х300-ФФ

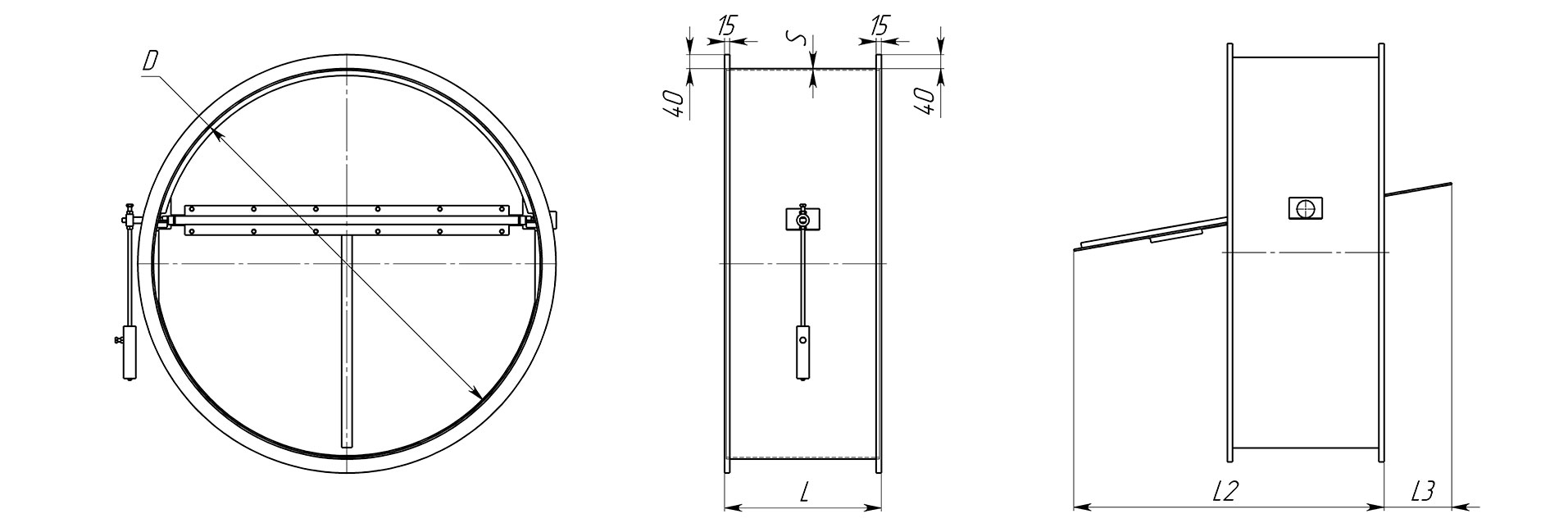

Клапаны обратные. Размеры и технические характеристики
| Диаметр | Толщина¹ | Длина | Длина створки |
|---|---|---|---|
| D, мм | S, мм | L, мм | L2/L3, мм |
| 100 | 3 | 120 | 130/-30 |
| 125 | 3 | 120 | 153/-28 |
| 160 | 3 | 120 | 170/-10 |
| 200 | 3 | 120 | 200/0 |
| 250 | 4 | 120 | 235/15 |
| 315 | 5 | 120 | 278/37 |
| 355 | 6 | 120 | 298/57 |
| 400 | 6 | 120 | 330/70 |
| 450 | 5 | 200 | 405/45 |
| Диаметр | Толщина¹ | Длина² | Габарит |
|---|---|---|---|
| D, мм | S, мм | L, мм | C, мм |
| 500 | 5 | 200 | 440/60 |
| 560 | 5 | 200 | 480/80 |
| 630 | 5 | 200 | 515/115 |
| 710 | 5 | 200 | 555/155 |
| 800 | 5 | 200 | 600/200 |
| 900 | 5 | 300 | 700/200 |
| 1000 | 5 | 300 | 750/250 |
| 1120 | 5 | 300 | 810/310 |
| 1250 | 5 | 300 | 875/375 |
¹Толщина стенки обозначена для материалов ПП и ПЭ. Параметры элементов из других материалов определяются на основании технического задания по запросу.

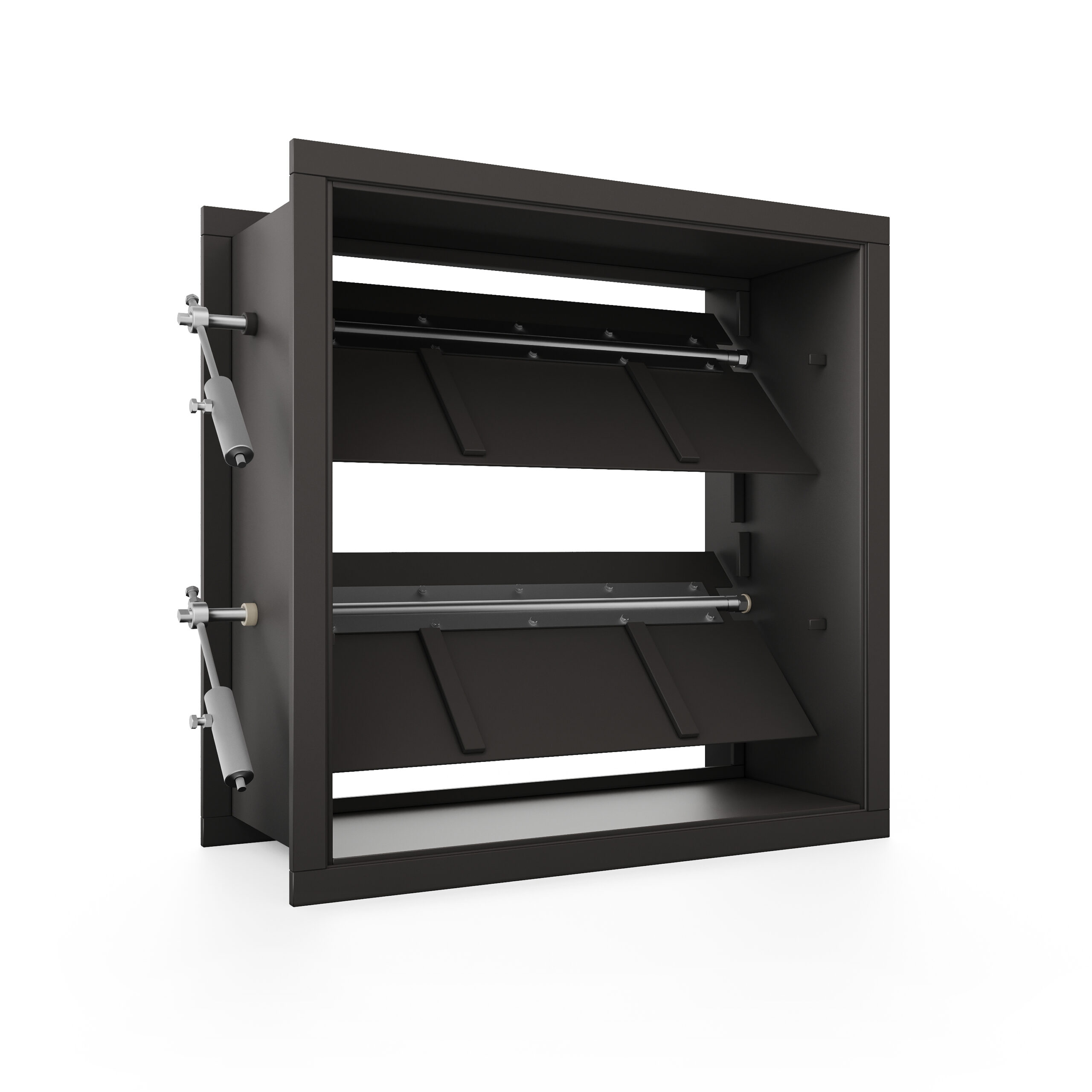

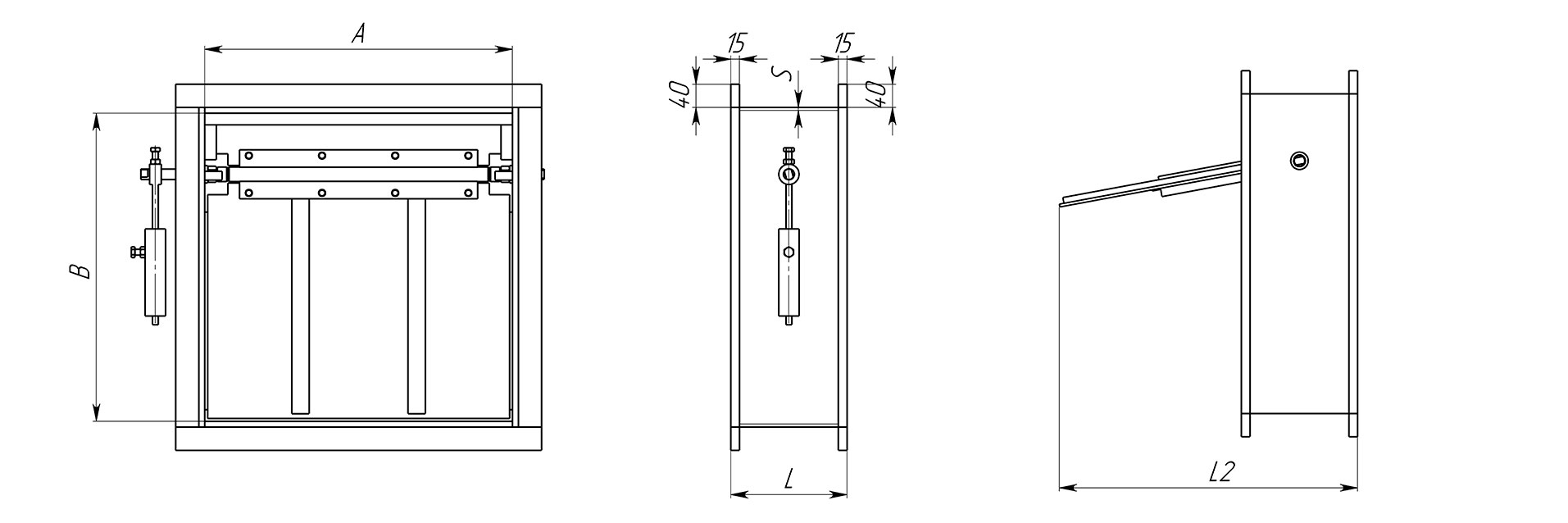

Клапаны обратные прямоугольного сечения изготавливаются с сечением от 100 до 300 мм с шагом 50 мм, и с сечением от 400 до 1500 мм с шагом 100 мм в различных комбинациях. Возможно изготовление по размерам заказчика.
