Фильтры гальванические кассетные
Фильтр гальванический кассетный — предназначен для очистки воздуха, отводимого системами вытяжной вентиляции от гальванических ванн, содержащего аэрозоли кислот и щелочей.
Фильтры имеют развитую фильтрующую поверхность, обеспечивающую длительный срок эксплуатации до регенерации.
Внутри корпуса фильтра размещена кассета с фильтрующим материалом – полотном на основе полипропилена класса очистки G-4 по ГОСТ Р 71490-2024. Кассета изготовлена в виде вертикально расположенных складок. Установка и смена кассет осуществляются через монтажный люк.
Фильтр работает в режиме накопления уловленного продукта на поверхности фильтрующего материала с частичным стоком жидкости. При достижении перепада давления 500 Па фильтр подвергается периодической промывке (ориентировочно один раз в течение 20 суток).
Кассета легко вынимается из корпуса для промывки на специально оборудованной мойке. Фильтр оснащается переходами для создания сети воздуховодов по запросу.
Климатическое исполнение – УХЛ категории размещения 4 по ГОСТ 15150.
Структура обозначения и варианты исполнения фильтров при заказе и в документации:
| ФГК | — | 35 | — | ПП | — | ПР | |||
|---|---|---|---|---|---|---|---|---|---|
| Тип: | |||||||||
| ФГК – Фильтр гальванический кассетный | |||||||||
| Производительность: | |||||||||
| 35 – номинальная производительность по воздушному потоку, тысяч м³/ч | |||||||||
| Материал исполнения: | |||||||||
| ПП – полипропилен блок-сополимер; ПВХ – поливинилхлорид; ПЭ – полиэтилен низкого давления высокой плотности |
|||||||||
| Направление воздушного потока: | |||||||||
| Пр – слева на право относительно стороны обслуживания; | |||||||||
| Лев – справа на лево относительно стороны обслуживания |
Пример обозначения: ФГК-35-ПП-Пр

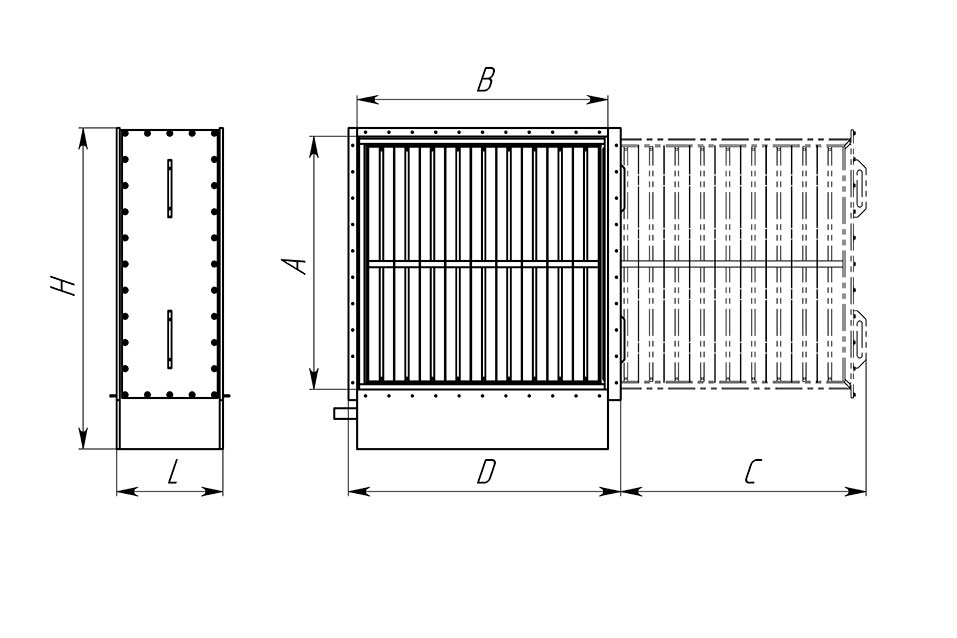

Фильтры гальванические кассетные. Размеры и технические характеристики
Камеры фильтра до очистки и после очистки снабжены дренажными отверстиями с целью отвода образующейся в процессе работы фильтра загрязненной жидкости. На участке между дренажными отверстиями встроен гидрозатвор в виде сифона из полимерных труб, с целью недопущения перетока загрязненного воздуха в камеру очищенного воздуха.
Отвод загрязненной жидкости осуществляется с помощью одного патрубка из полимерного материала (аналогичного материалу исполнения корпуса фильтра), для подключения к системе канализации на патрубок с наружным диаметром трубы д. 63 мм смонтирована соответствующая разборная муфта.
| Номинальная производит. | Расход воздуха минимальный |
Расход воздуха максимальный |
Площадь фильтр. |
Размер присоед.1 |
Длина | Ширина | Высота | Зона для обслуживания |
|---|---|---|---|---|---|---|---|---|
| Q, м³/ч | Qmin, м³/ч | Qmax, м³/ч | S, м² | AxB, мм | L, мм | D, мм | H, мм | H, мм |
| 2000 | 1500 | 2500 | 0,5 | 350х350 | 500 | 500 | 750 | 500 |
| 3750 | 2500 | 5000 | 1,2 | 500х500 | 500 | 650 | 900 | 650 |
| 6250 | 5000 | 7500 | 1,8 | 600х600 | 500 | 750 | 1000 | 750 |
| 8750 | 7500 | 10000 | 2,4 | 700х700 | 500 | 850 | 1100 | 850 |
| 12500 | 10000 | 15000 | 3,7 | 850х850 | 500 | 1000 | 1250 | 1000 |
| 17500 | 15000 | 20000 | 5,0 | 1000х1000 | 500 | 1150 | 1400 | 1000 |
| 25000 | 20000 | 30000 | 7,5 | 1200х1200 | 500 | 1350 | 1600 | 1000 |
| 35000 | 30000 | 40000 | 10,1 | 1400х1400 | 500 | 1550 | 1800 | 1000 |
| 50000 | 40000 | 60000 | 14,9 | 1700х1700 | 500 | 1850 | 2100 | 1200 |
| 70000 | 60000 | 80000 | 19,6 | 1950х1950 | 500 | 2100 | 2350 | 1400 |
