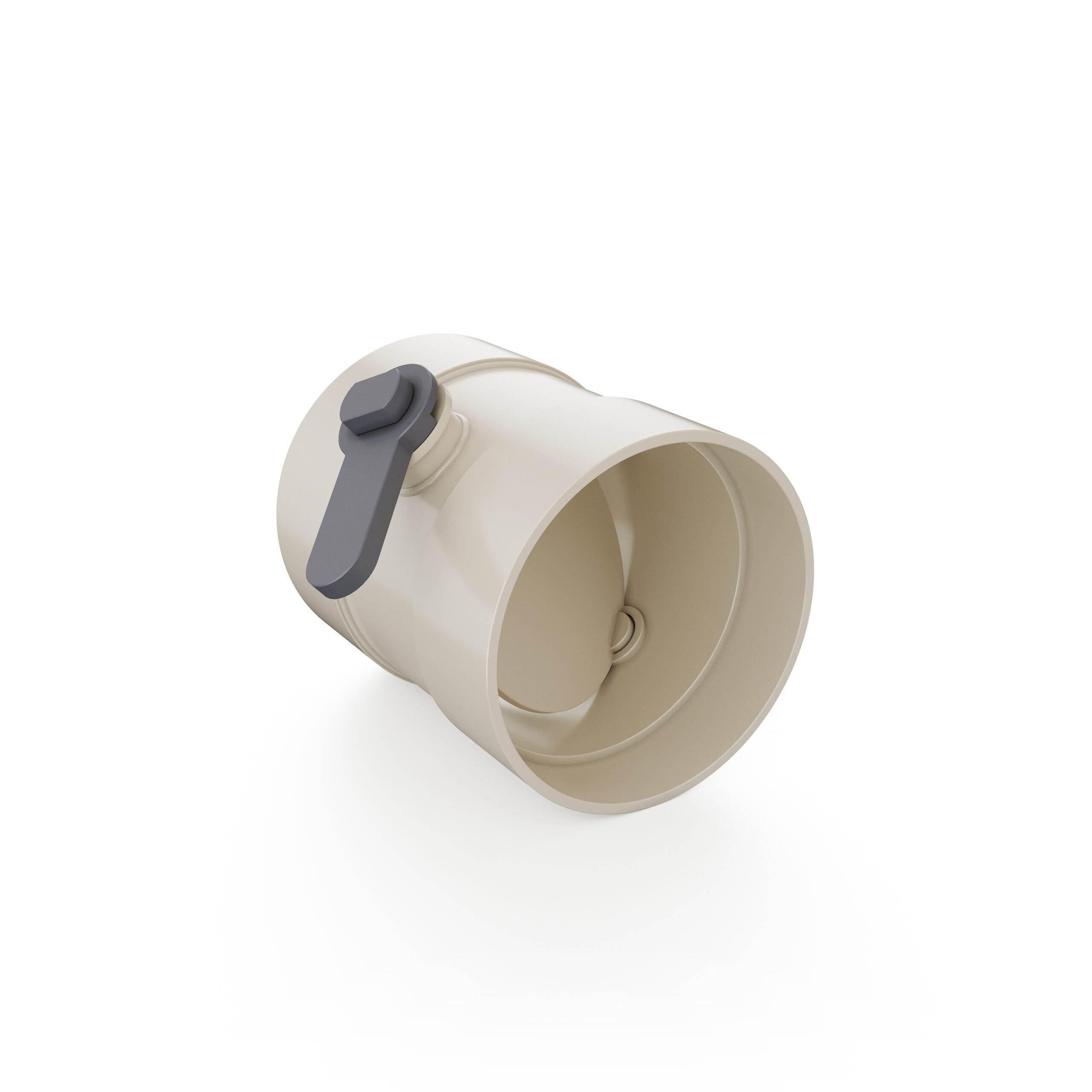

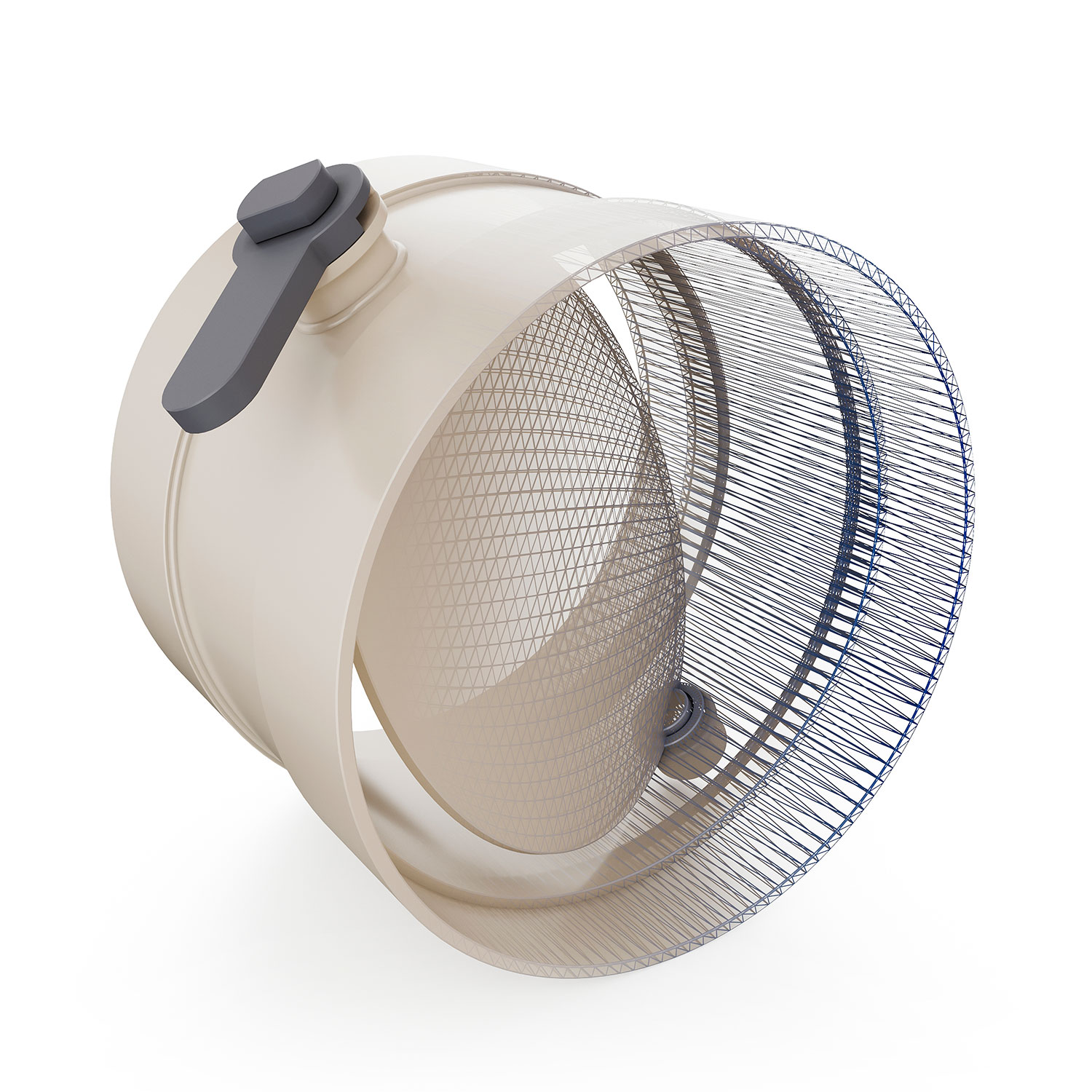

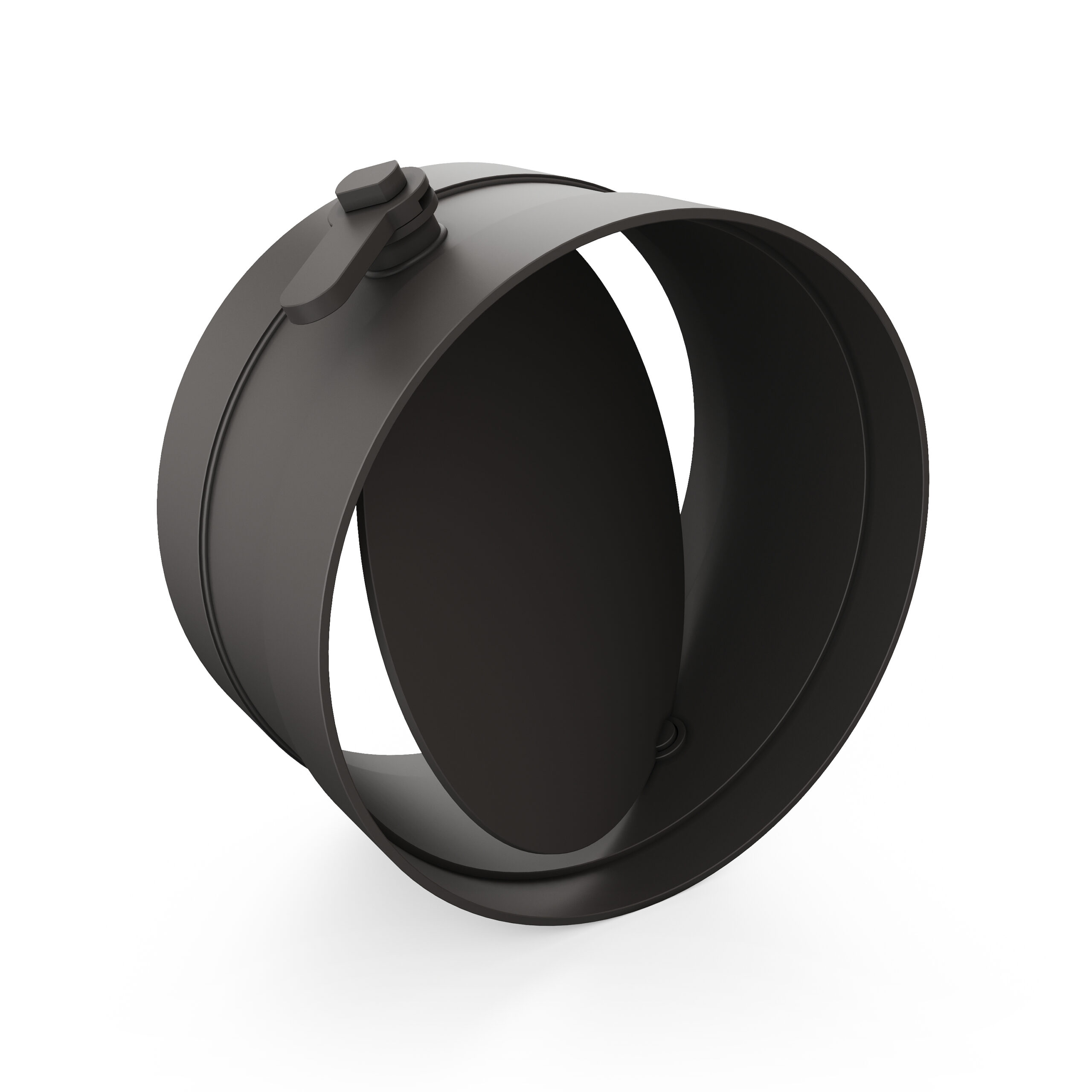

Дроссель-клапаны
Дроссель-клапан — устройство, встроенное в воздуховод и предназначенное для создания дополнительного сопротивления воздушному потоку.
Во всем диапазоне Дроссель-клапаны прямоугольного сечения изготавливаются только с фланцевым соединением. Для круглого сечения
диаметров от 100 до 400 мм стандартным решением являются муфтовые окончания — компактная конструкция не позволяет выполнить фланцевое соединение.
Типы соединения дроссель-клапанов с воздуховодами имеют те же особенности, что и в случае соединения воздуховодов между собой.
Структура обозначения и варианты исполнения дроссель-клапанов при заказе и в документации:
| СТ.ВТ. | ДК | . | ПП | . | 560 | — | ФФ | ||
|---|---|---|---|---|---|---|---|---|---|
| Тип элемента: | |||||||||
| ДК – дроссель-клапан | |||||||||
| Материал исполнения: |
|||||||||
| ПП – полипропилен блок-сополимер; | |||||||||
| ПВХ – поливинилхлорид; | |||||||||
| ПЭ – полиэтилен низкого давления высокой плотности | |||||||||
| Типоразмер в зависимости от исполнения: | |||||||||
| 560 – диаметр D для круглого исполнения; 400х300 – размеры AхB для прямоугольного исполнения |
|||||||||
| Тип соединения: | |||||||||
| ФФ – фланец с двух сторон; | |||||||||
| ММ – муфта с двух сторон; | |||||||||
| Отсутствие обозначения — без элементов соединения | |||||||||
Пример обозначения: СТ.ВТ.ДК.ПП.560-ФФ
СТ.ВТ.ДК.ПП.400х300-ФФ

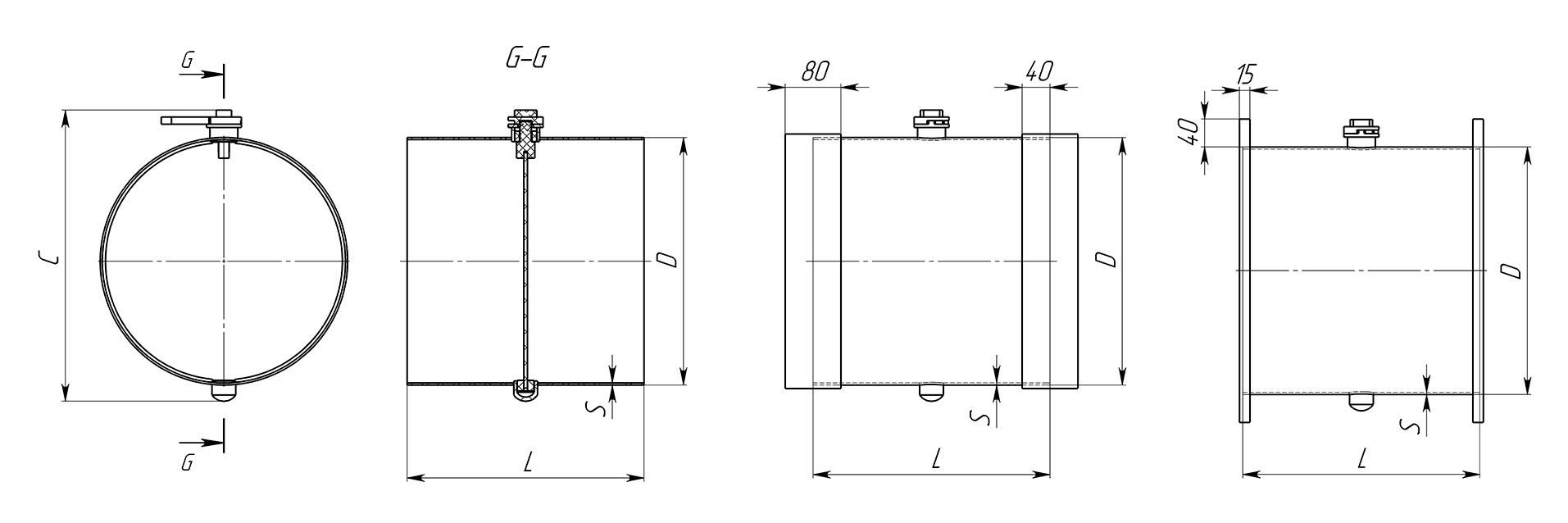

Дроссель-клапаны. Размеры и технические характеристики
| Диаметр | Толщина¹ | Длина² | Габарит |
|---|---|---|---|
| D, мм | S, мм | L, мм | C, мм |
| 100 | 3 | 120 | 165 |
| 125 | 3 | 120 | 190 |
| 160 | 3 | 120 | 225 |
| 200 | 3 | 120 | 265 |
| 250 | 4 | 120 | 315 |
| 315 | 5 | 120 | 380 |
| 355 | 6 | 120 | 420 |
| 400 | 6 | 120 | 465 |
| 450 | 5 | 200 | 580 |
| Диаметр | Толщина¹ | Длина² | Габарит |
|---|---|---|---|
| D, мм | S, мм | L, мм | C, мм |
| 500 | 5 | 200 | 630 |
| 560 | 5 | 200 | 690 |
| 630 | 5 | 200 | 760 |
| 710 | 5 | 200 | 840 |
| 800 | 5 | 200 | 930 |
| 900 | 5 | 300 | 1030 |
| 1000 | 5 | 300 | 1130 |
| 1120 | 5 | 300 | 1250 |
| 1250 | 5 | 300 | 1380 |
¹Толщина стенки обозначена для материалов ПП и ПЭ. Параметры элементов из других материалов определяются на основании технического задания по запросу.
²Учитывая компактную конструкцию клапана, при его открытии вылет заслонки за пределы конструкции составляет (D-L)/2 в каждую из сторон.

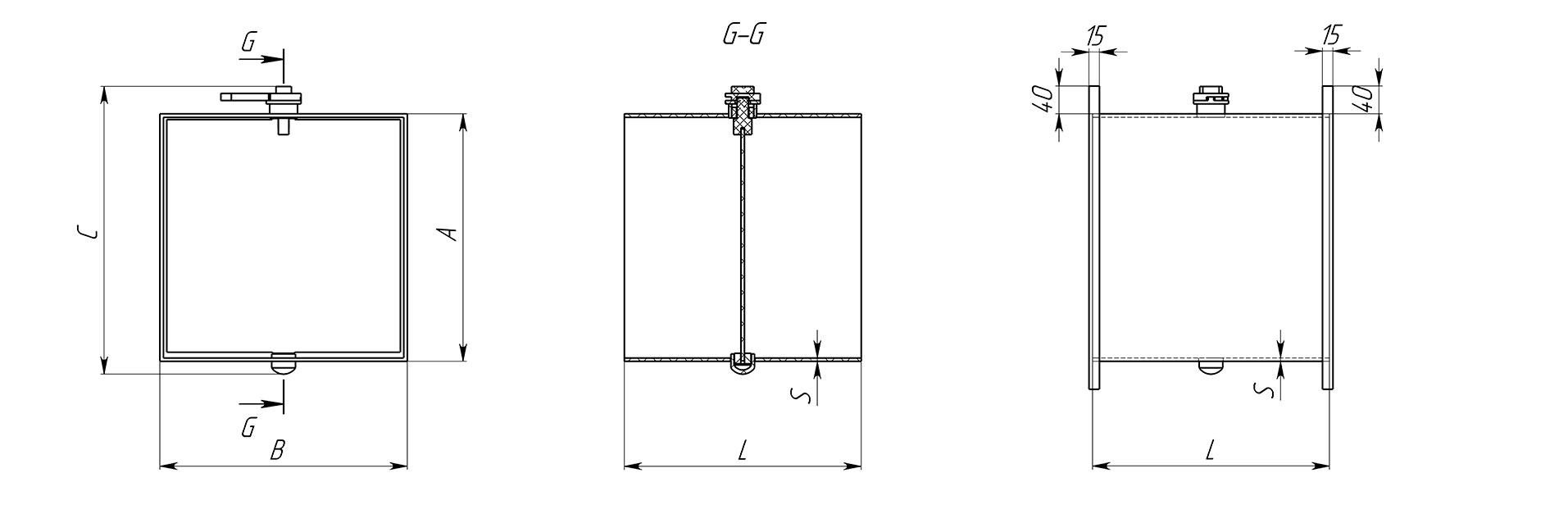

Дроссель-клапаны прямоугольного сечения изготавливаются с сечением от 100 до 300 мм с шагом 50 мм, и с сечением от 400 до 1500 мм с шагом 100 мм в различных комбинациях. Возможно изготовление по размерам заказчика.
