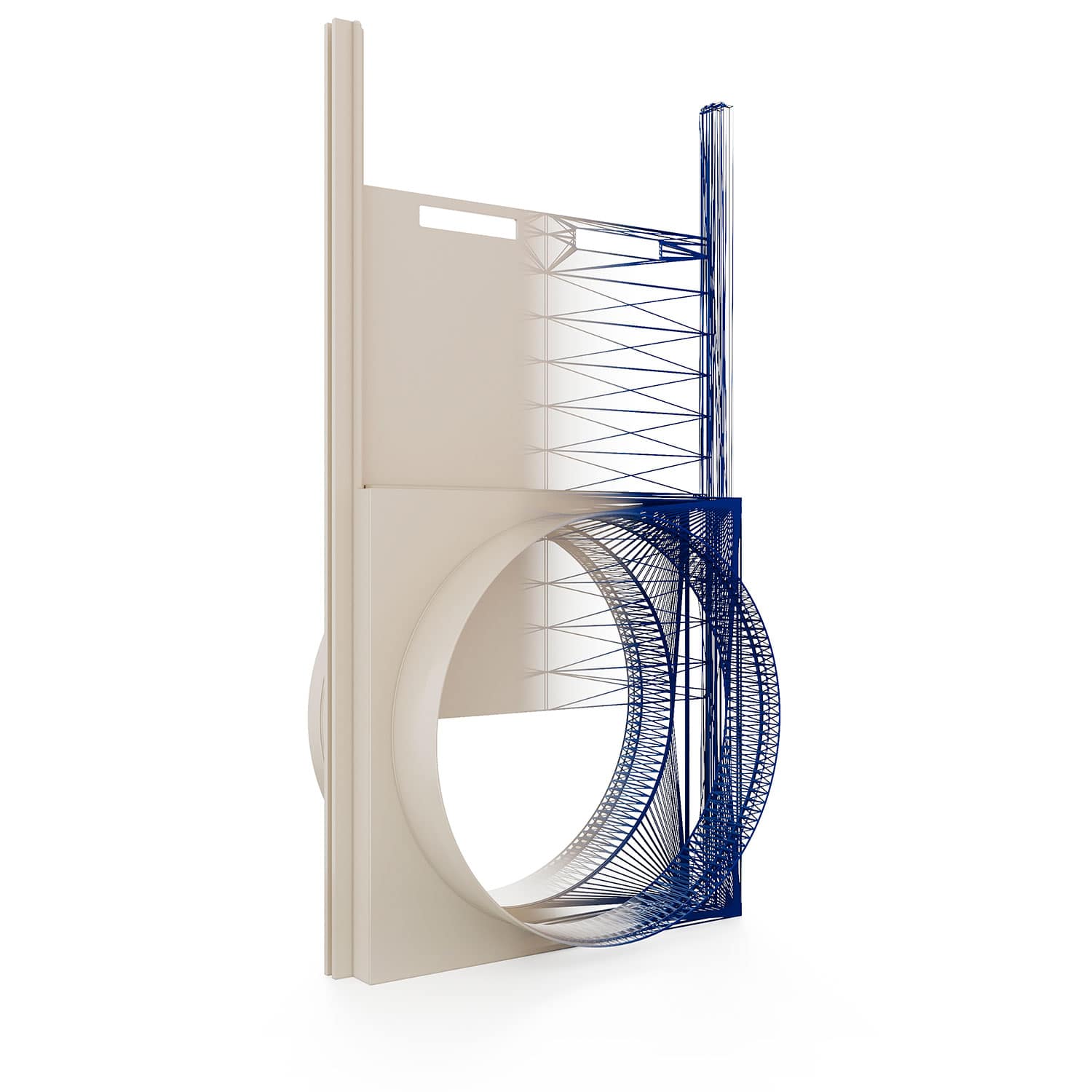

Шиберы
Шибер — устройство, встроенное в воздуховод и предназначенное для создания дополнительного сопротивления воздушному потоку, его перекрытию.
Во всем диапазоне шибера прямоугольного сечения изготавливаются только с фланцевым соединением.
Для круглого сечения диаметров от 100 до 400 мм стандартным решением является применение шиберов с муфтовыми окончаниями, рекомендуется отдавать им предпочтение при создании сети.
Типы соединения шиберов с воздуховодами имеют те же особенности, что и в случае соединения воздуховодов между собой.
Структура обозначения и варианты исполнения шиберов при заказе и в документации:

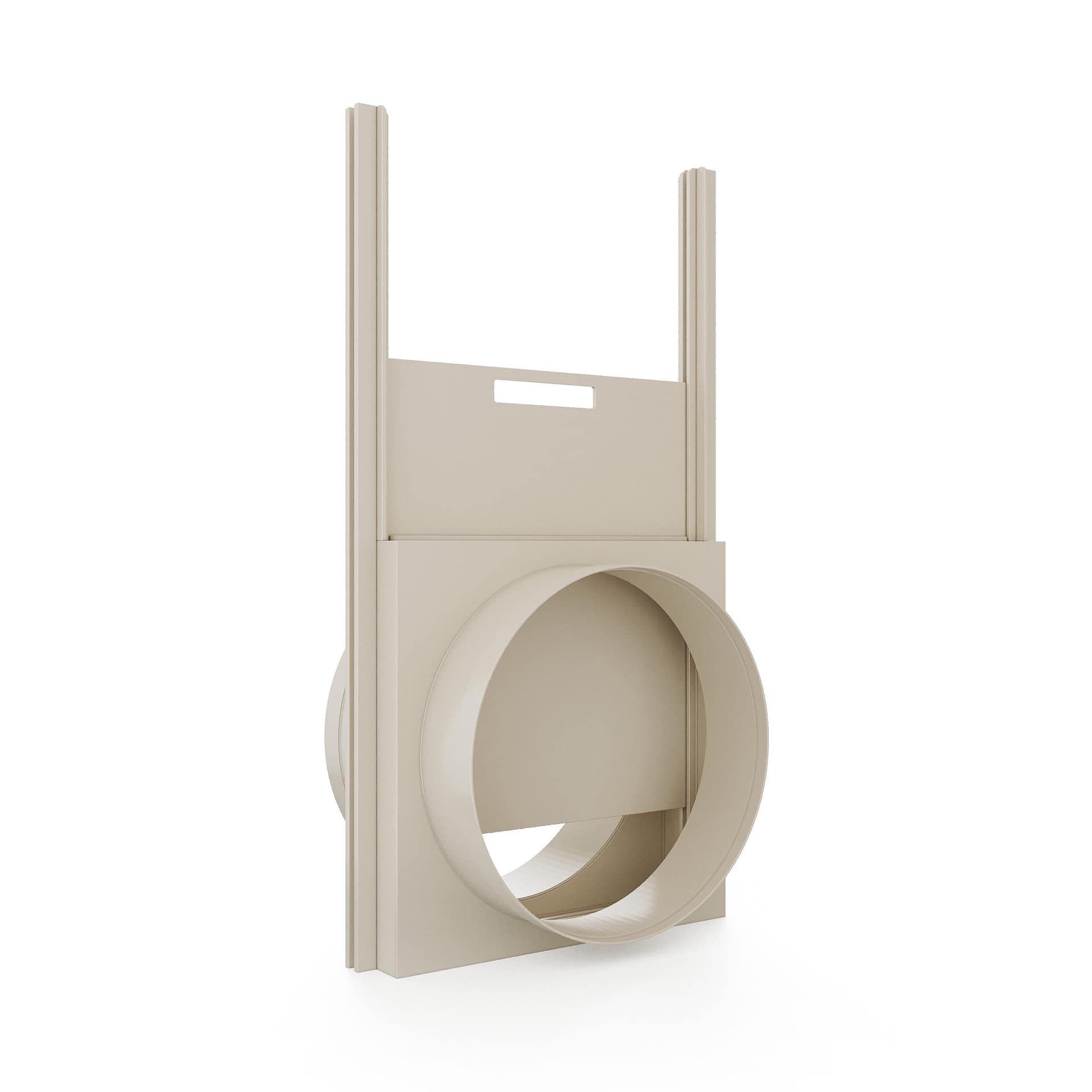

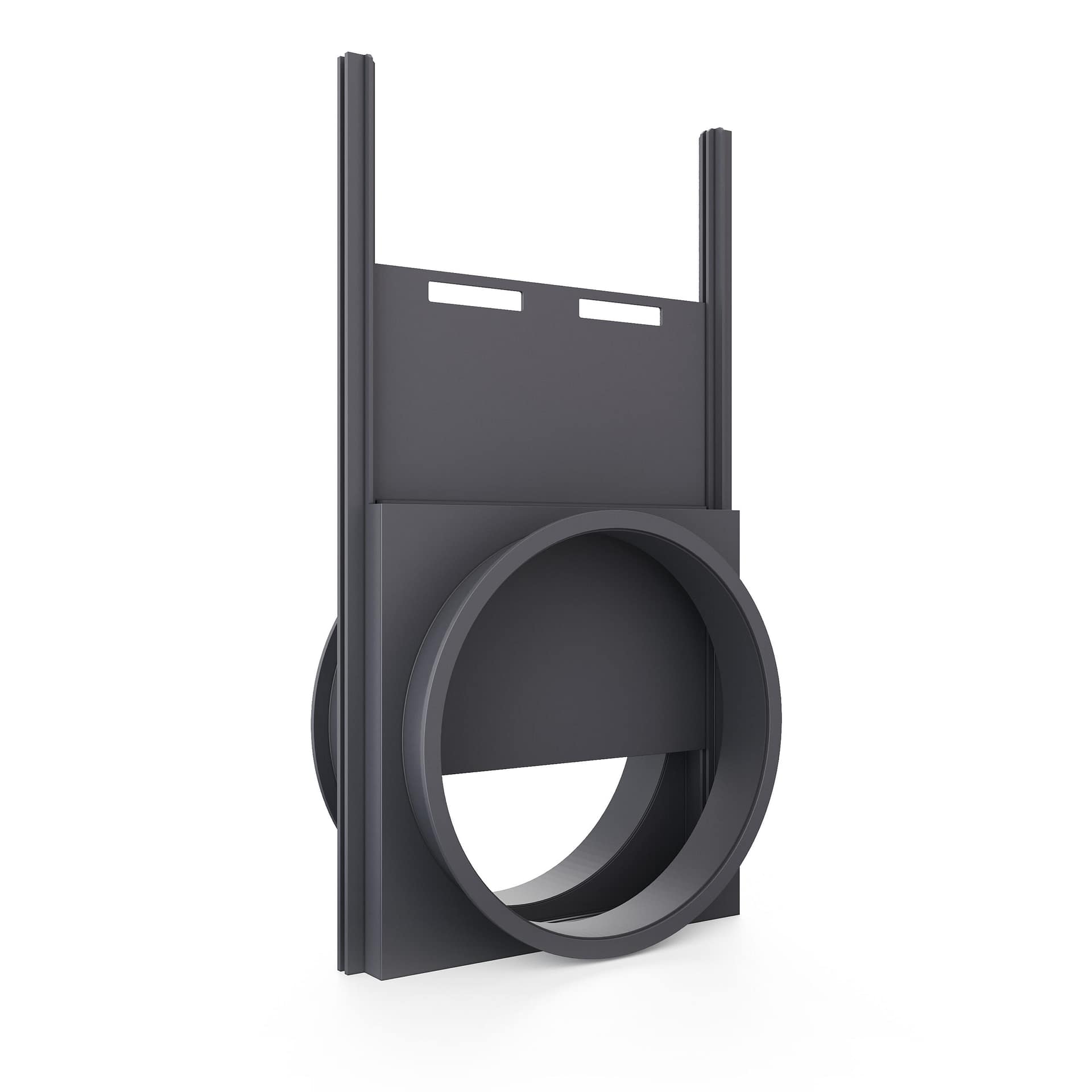

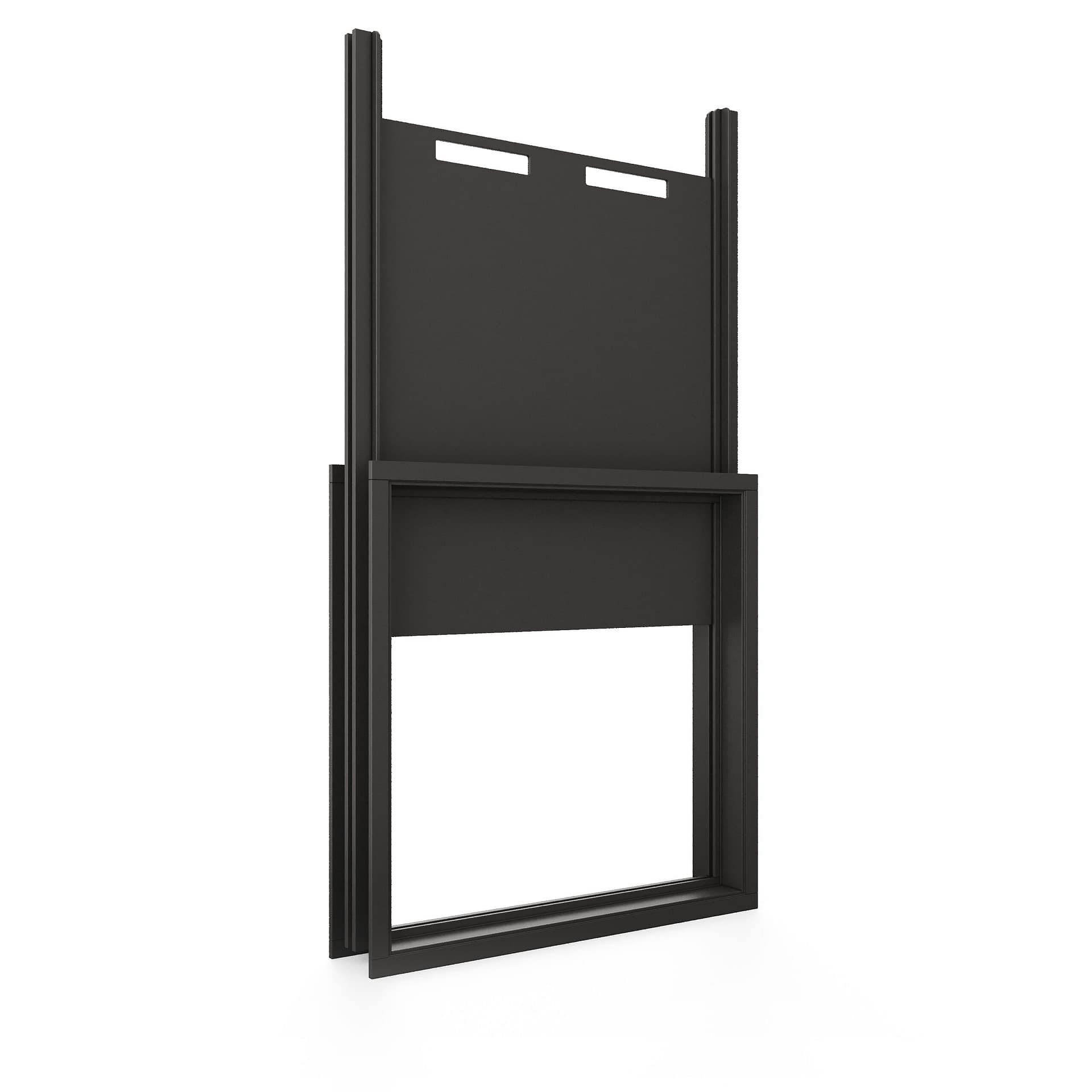

| СТ.ВТ. | ШБ | . | ПП | . | 560 | — | ФФ | ||
|---|---|---|---|---|---|---|---|---|---|
| Тип элемента: | |||||||||
| ШБ – шибер | |||||||||
| Материал исполнения: |
|||||||||
| ПП – полипропилен блок-сополимер; | |||||||||
| ПВХ – поливинилхлорид; | |||||||||
| ПЭ – полиэтилен низкого давления высокой плотности | |||||||||
| Типоразмер в зависимости от исполнения: | |||||||||

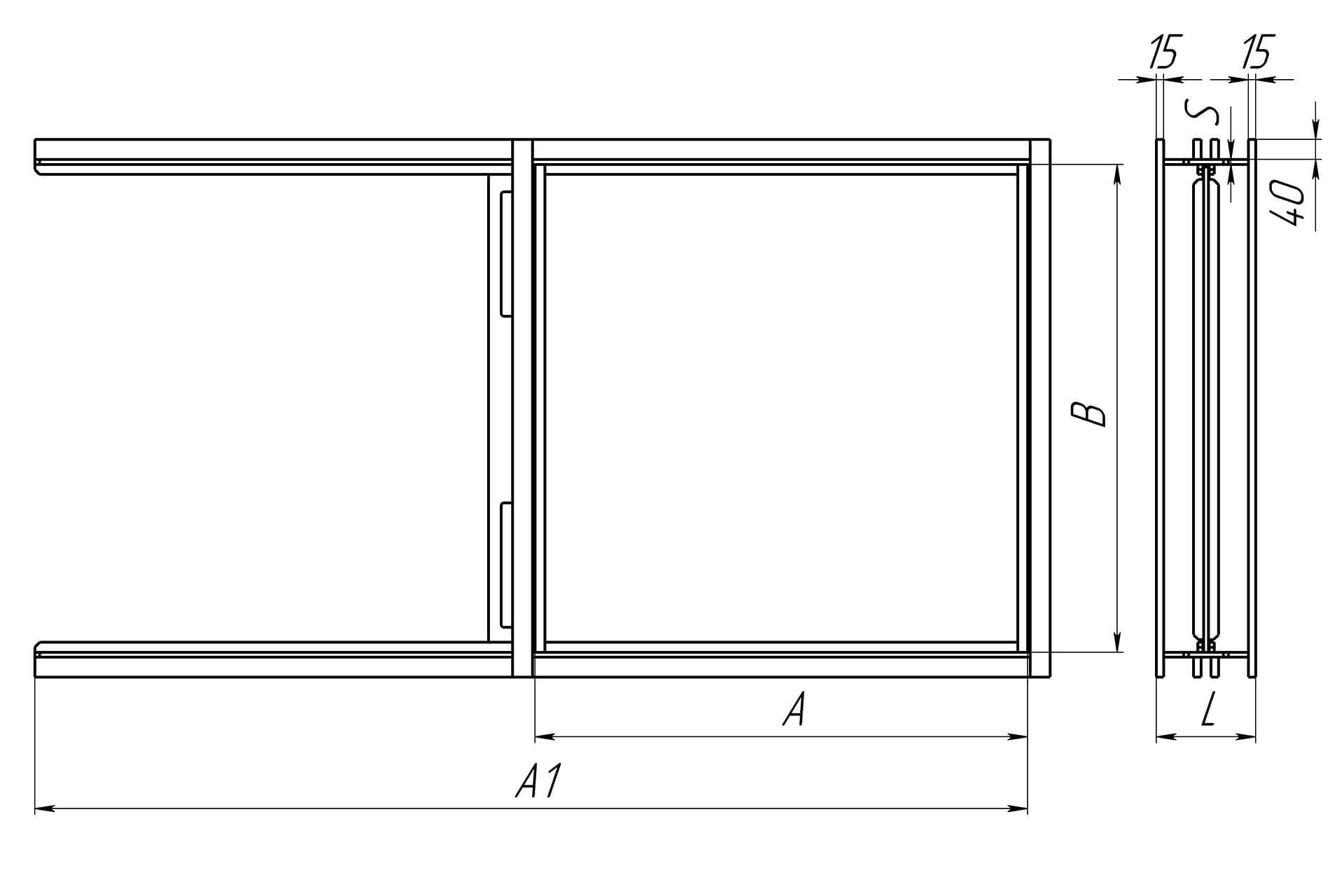

| 560 – диаметр D для круглого исполнения; 400х300 – размеры AхB для прямоугольного исполнения |
|||||||||
| Тип соединения: | |||||||||
| ФФ – фланец с двух сторон; | |||||||||
| ММ – муфта с двух сторон; | |||||||||
Пример обозначения: СТ.ВТ.ШБ.ПП.560-ФФ
СТ.ВТ.ШБ.ПП.400х300-ФФ

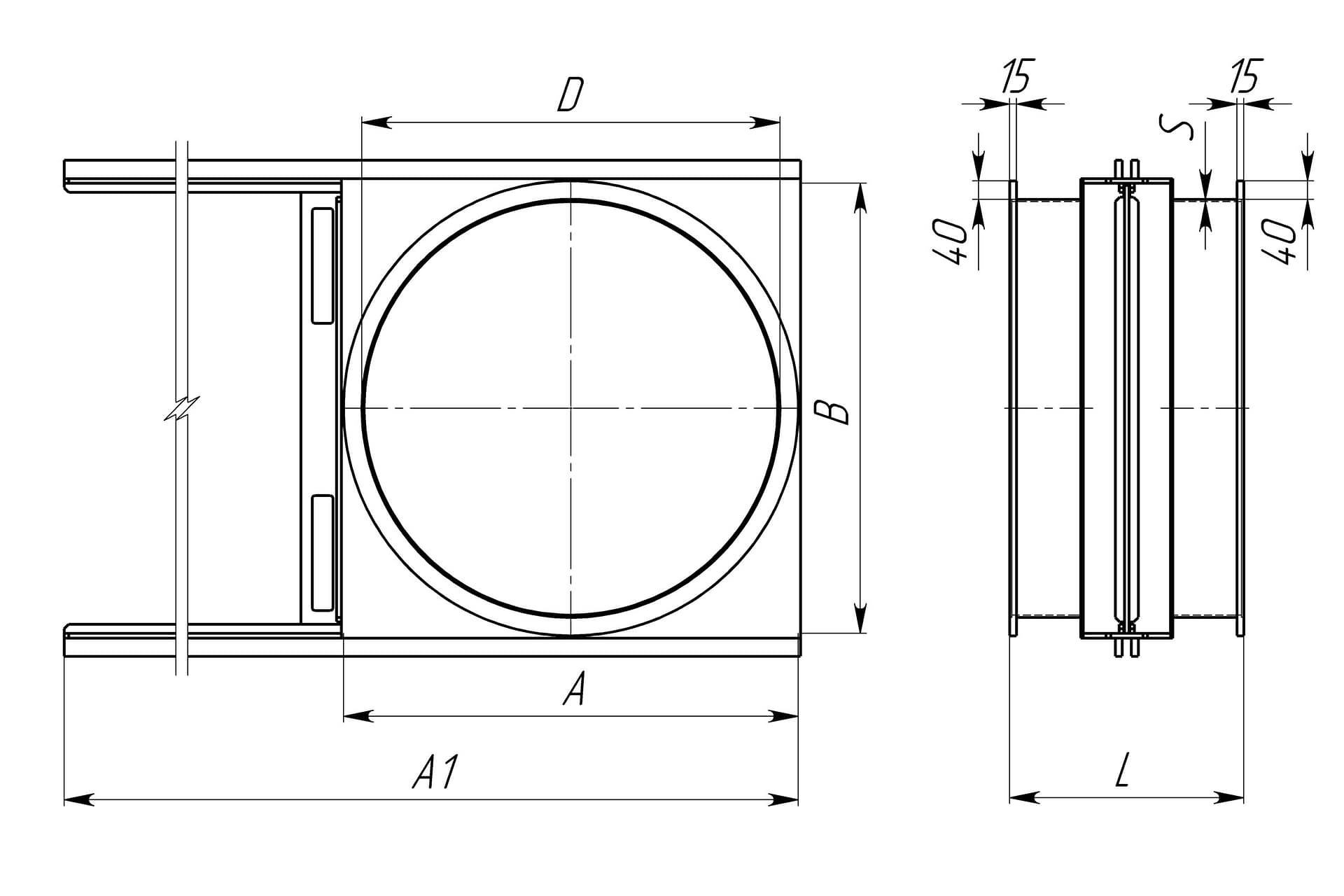

Шиберы. Размеры и технические характеристики
| Диаметр | Толщина¹ | Длина | Габарит |
|---|---|---|---|
| D, мм | S, мм | L, мм |
A/A1, мм |
| 100 | 3 | 200 | 200/400 |
| 125 | 3 | 200 | 225/450 |
| 160 | 3 | 200 | 260/520 |
| 200 | 3 | 200 | 300/600 |
| 250 | 4 | 200 | 350/700 |
| 315 | 5 | 200 | 415/830 |
| 355 | 6 | 200 | 455/910 |
| 400 | 6 | 200 | 500/1000 |
| 450 | 5 | 200 | 550/1100 |
| Диаметр | Толщина¹ | Длина | Габарит |
|---|---|---|---|
| D, мм | S, мм | L, мм | A/A1, мм |
| 500 | 5 | 200 | 600/1200 |
| 560 | 5 | 200 | 660/1320 |
| 630 | 5 | 200 | 730/1460 |
| 710 | 5 | 200 | 810/1620 |
| 800 | 5 | 200 | 900/1800 |
| 900 | 5 | 300 | 1000/2000 |
| 1000 | 5 | 300 | 1100/2200 |
| 1120 | 5 | 300 | 1220/2440 |
| 1250 | 5 | 300 | 1350/2700 |
